按照我國(guó)國(guó)家標(biāo)準(zhǔn)規(guī)定，我國(guó)鋼號(hào)是采用漢語(yǔ)拼音字母、化學(xué)元素符號(hào)和阿拉伯?dāng)?shù)字相結(jié)合的原則。

1. 漢語(yǔ)拼音字母的意義

 漢語(yǔ)拼音字母一般用來(lái)（在需要時(shí)）表示鋼的產(chǎn)品名稱、用途、冶煉和澆注方法等。字母的標(biāo)注位置多在鋼號(hào)頭部或尾部，有的也標(biāo)注在中部。如易切削不銹鋼在鋼號(hào)前加“Y”（Yi,易），鑄造不銹鋼在鋼號(hào)前加“ZG”（Zhu Gang,鑄鋼）。

2. 合金元素的表示

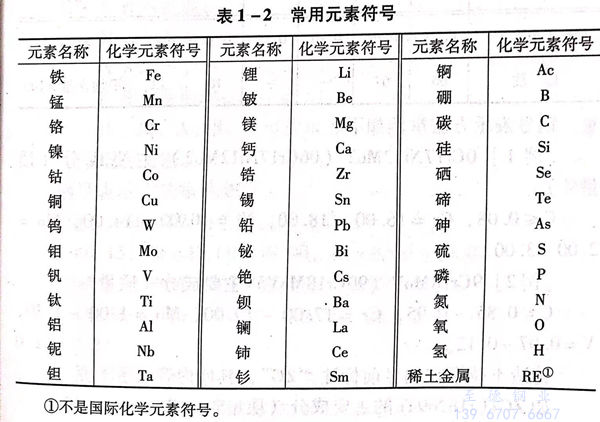

鋼中的合金元素用化學(xué)元素周期表中的化學(xué)元素符號(hào)表示。稀土元素用RE(Rave Earths)表示，過(guò)去曾用X(漢語(yǔ)拼音Xitu)表示。我國(guó)標(biāo)準(zhǔn)中常用的合金元素符號(hào)見(jiàn)表1-2.

3. 合金元素含量的表示

鋼中的主要合金元素含量用數(shù)字表示在相應(yīng)合金元素的后面，以合金元素平均含量的百分之幾標(biāo)注，微量合金元素，如鈦、鈮、氮、釩等，在鋼中雖然含量很低，也應(yīng)以合金元素符號(hào)標(biāo)出，但不必標(biāo)注含量。

4. 碳含量的表示

  在GB/T1200-1992及以前的版本中，依據(jù)碳的含量不同，按如下規(guī)則標(biāo)注：

  C≤0.03%時(shí)，在鋼號(hào)前標(biāo)注“00”；

  C≤0.09%時(shí)，在鋼號(hào)前標(biāo)注“0”；

  C<0.15%時(shí)，在鋼號(hào)前標(biāo)注“1”；

  C≥0.15%時(shí)，用平均含碳量x10表示，記在鋼號(hào)前部。

在GB/T1220-2007版本中，對(duì)不銹鋼含碳量的表示方法有所改變，大致規(guī)則見(jiàn)表1-3.仍標(biāo)注在鋼號(hào)前部。

鋼號(hào)表示方法舉例如下：

［例1] 0Cr17Ni12Mo2(06Cr17Ni12Mo2)主要成分（質(zhì)量％）。

 C≤0.08,Cr=16.00~18.00,Ni=10.00~14.00,Mo=2.00~3.00.

［例2]  9Cr18MoV(90Cr18MoV)主要成分（質(zhì)量％）。

 C=0.85~0.95,Cr=17.00~19.00,Mo=1.00~1.30, V=0.07~0.12.

 鑄造不銹鋼在鋼號(hào)前標(biāo)注“ZG”，其他內(nèi)容表示不變。如ZG1Cr18Ni9Ti的主要成分（質(zhì)量％）為：

C≤0.12,Cr=17.0~20.0,Ni=8.0~11.0,Ti=5x(C-0.02)~0.7.

新舊不銹鋼鋼號(hào)對(duì)照見(jiàn)附表一。

2007版本中，部分鋼號(hào)的成分，磷含量較以前版本有調(diào)整，本書(shū)附表一為調(diào)整后成分，其余為調(diào)整前成分，請(qǐng)使用時(shí)注意。
