名稱：不銹鋼輪

材質(zhì)：ZG0Cr25Ni7Mo2N

熱處理要求：固溶化處理，Rm≥630N/m㎡;Rp0.2≥400N/m㎡;8≥20%;硬度200~280HB.

1. 零件常見的失效形式及應(yīng)具備的性能

 該零件用在處于海水介質(zhì)的設(shè)備中。海水中含有較高的Cl^-和其他腐蝕成分，對零件能引起嚴重的點腐蝕和縫隙腐蝕，嚴重時將輪腐蝕穿孔，難以繼續(xù)使用。所以，海水用設(shè)備零件除有一定的力學(xué)性能要求外，最重要的一點是要求耐海水腐蝕，即耐含Cl^-介質(zhì)的腐蝕。

2. 材料選用原則及熱處理方法選擇

 雙相不銹鋼是新發(fā)展起來的鋼種，與其他不銹鋼相比，最大的特點就是耐含Cl^-介質(zhì)的腐蝕性能好，ZG0Cr25Ni7Mo2N 就是雙相不銹鋼中比較優(yōu)良的一種。其耐蝕當量PREN>30,而且，通過正確的熱處理，可獲得鐵素體相和奧氏體相比例各占50%左右的組織，能發(fā)揮出最大的耐腐蝕能力。還具有比鐵素體不銹鋼或奧氏體不銹鋼更好的力學(xué)性能，所以，這個零件選用了

0Cr25Ni7Mo2N 雙相不銹鋼。進行固溶處理，達到性能要求。

3. 零件主要加工工序

鑄造－粗加工－固溶處理（A)-性能檢驗－機械加工－探傷－機械加工－消除應(yīng)力（B)-機械加工－檢驗。

4. 熱處理工藝分析及注意問題

a. 固溶處理

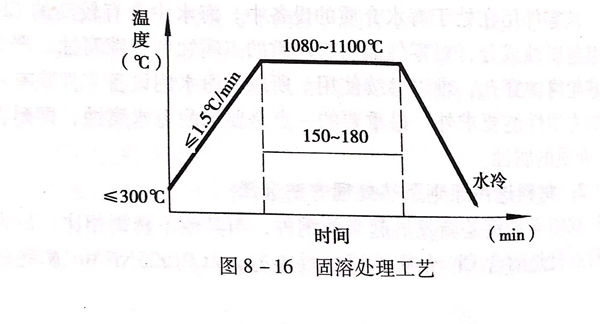

  雙相不銹鋼含有較高含量的合金元素，在鑄造冷卻過程中，可能析出許多含鉻的碳化物、氮化物或其他金屬相，這些析出相的存在不但使鋼的塑性和韌性降低，還會成為點腐蝕源，加速點腐蝕。固溶處理的作用就是最大限度地消除析出相，提高雙相不銹鋼的塑性、韌性和抗點腐蝕能力。ZGOCr25Ni7Mo2N的固溶處理加熱溫度選擇在1080~1100℃.溫度太低，析出相不能充分溶解；溫度太高，會使組織中的鐵素體含量增加，對于鍛件還會使晶粒粗大，不僅影響了力學(xué)性能，也對保證抗點腐蝕性能不利。固溶保溫時間中考慮了裝爐系數(shù)，比理論計算值偏大。具體的工藝見圖8-16.

  固溶冷卻應(yīng)急速冷卻，一般用水冷。

  對于形狀復(fù)雜、可能存在較大鑄造應(yīng)力的零件，應(yīng)采用低溫裝爐和慢速升溫。因為雙相不銹鋼中含許多析出相，使鋼的脆性增大，對應(yīng)力的吸收能力差，如果加熱速度快，由于原鑄造應(yīng)力和淬火加熱應(yīng)力的重疊，可能產(chǎn)生加熱裂紋。這種裂紋一般發(fā)生在450℃溫度以下的加熱過程中，這一點尤應(yīng)引起注意。

b. 消除應(yīng)力處理

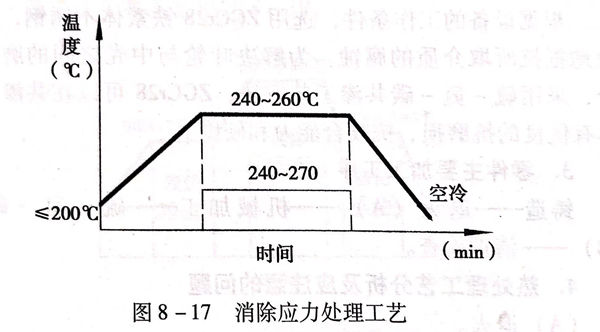

  雙相不銹鋼固溶處理后已具有較高的塑性和韌性，對加工應(yīng)力的吸收能力較強，如果加工量不大，可以不進行消除應(yīng)力處理，但是，對于這個零件有較嚴格的技術(shù)要求，對尺寸穩(wěn)定性要求也高，為此，加了一個消除應(yīng)力工序，見圖8-17。盡管在240~260℃消除應(yīng)力作用不很明顯，但至少能緩和應(yīng)力峰值和改善應(yīng)力分布，這一溫度高于零件實際使用溫度，至少能保證葉輪在工作條件下的應(yīng)力相對穩(wěn)定，對減小應(yīng)力腐蝕傾向可起到一定的緩解作用。

  消除應(yīng)力溫度越高，對消除應(yīng)力的作用越明顯，但對雙相不銹鋼，不能采用更高的消除應(yīng)力溫度，是因為擔心會有新的析出相產(chǎn)生。

  由于消除應(yīng)力溫度較低，所以，加長了保溫時間，以使消除應(yīng)力的作用更好一些。
