銹層的穩(wěn)定化狀況，雖然可以根據(jù)銹層的色調(diào)、致密性、黏附性等用肉眼進(jìn)行診斷，可是缺乏定量性、客觀性。經(jīng)常使用的方法是鐵銹試驗。把含有JIS H8617“鍍鎳及鍍鎳鉻”的附屬書3中規(guī)定的試驗液（把黃血鹽10g、赤血鹽10g、氯化鈉60g在水中溶解后稀釋到1L)的濾紙粘貼在用鋼絲刷除去浮銹的耐候鋼表面上，在濾紙上生成了由巢通過腐蝕產(chǎn)生的Fe2+藍(lán)色斑點，根據(jù)它的分布和數(shù)量進(jìn)行判斷。這種方法相當(dāng)于巢分布的檢查。

 鐵銹試驗在現(xiàn)場容易使用，而且不需要特別的器具和測定儀器，所以簡便易行，可是在腐蝕過度生成了厚層銹的表面上，試驗液不容易使巢的部位發(fā)生腐蝕，所以斑點減少，容易得出好像銹層已經(jīng)充分地進(jìn)行了穩(wěn)定化那樣的錯誤結(jié)論。

 岡田等以解釋銹層結(jié)構(gòu)為目的，把最初進(jìn)行的銹層斷面的偏光顯微鏡觀察應(yīng)用到實際中，也可以根據(jù)內(nèi)層的消光層即非晶質(zhì)層的形成狀態(tài)來研究銹層的穩(wěn)定化狀況。在幾篇報告中看到了這樣的例子。因為原來是作為研究手段使用的，所以不但麻煩而且要求磨片相當(dāng)熟練。顯微鏡觀察試樣實際上僅限于長度10mm,照相記錄下來的照片只是其中的極小部分，所以在全部狀況的判斷上不太適用。并且，為了取樣必須切取結(jié)構(gòu)物的一部分。

 木平等為了研究二層結(jié)構(gòu)的耐候鋼銹層的防蝕功能，使用阻抗法進(jìn)行了研究。把銹層作為電極在0.1M Na₂SO₄中研究交流阻抗應(yīng)答時，發(fā)現(xiàn)在1 kHz~100 mHz之間碳素鋼和耐候鋼出現(xiàn)了差別，用等價電路解析和高頻解析得出結(jié)論；在該頻率帶的阻抗是通過銹層的離子透過電阻。

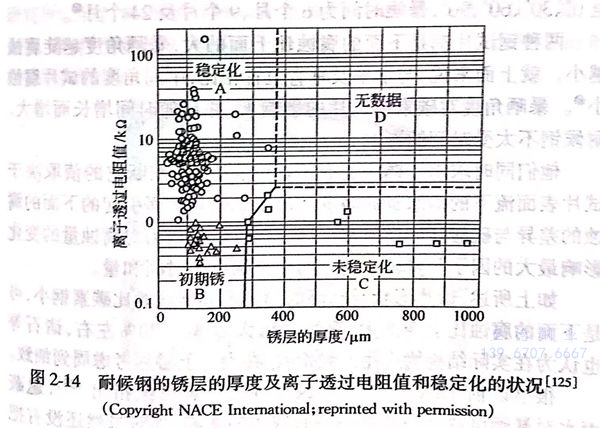

  為了把它附著在鋼上應(yīng)用于銹層的現(xiàn)場測定，開發(fā)了現(xiàn)場用的傳感器。把兩根傳感器稍微離開一定距離放到銹層表面上，可以求出通過Na₂SO₄溶液外加特定頻率的交流時的阻抗應(yīng)答。他們已把這種傳感器應(yīng)用于各種長期暴曬試驗材料或?qū)嵱媒Y(jié)構(gòu)件，求出了離子透過電阻值，同時用膜厚儀測定了銹層的厚度，歸納后的結(jié)果示于圖2-14.根據(jù)該結(jié)果，穩(wěn)定化后銹層的厚度約350gm以下，具有1kΩ以上的離子透過電阻值。穩(wěn)定化進(jìn)行后的電阻值是幾十千歐姆，有的場合可達(dá)到100kΩ以上。初期銹層厚度是300gm以下，電阻值是1kΩ以下，可是穩(wěn)定化的場合銹層厚度不增加卻增加了電阻值，相反沒有穩(wěn)定化的銹層厚度增加到數(shù)百微米，而電阻值卻停留在數(shù)千歐姆以下。

 耐候鋼的銹層的厚度及離子透過電阻值和穩(wěn)定化的狀況（Copyright NACE International;reprinted with permission)這種測定器現(xiàn)在尚未普及，然而作為惟一的定量測定器期待能夠擴(kuò)大它的應(yīng)用。木平等好像已經(jīng)考慮到離子透過電阻基本上與透過連續(xù)銹層的離子移動對應(yīng)，然而Schwarz的巢的考慮方法，進(jìn)一步考慮鐵銹試驗的有效性，我想可以認(rèn)為已經(jīng)求出了在巢部分的離子容易移動所對應(yīng)的值。
