寬幅冷彎型鋼成型機組按照生產工藝的要求，應設置有成型及成型所必需的輔助設施。一條好的成型機組，一定是能生產出高質量的產品，而所需能耗低，操作方便，運行安全。成型機組的主要參數源于極端情況下的工藝條件。

  冷彎型鋼的品種規格多達數千種，用于加工生產冷彎型鋼的冷彎成型機組也多種多樣，各不相同。有構造簡單、價格低廉的成型機組，即小型連續成型機組；也有技術先進、結構復雜、檢測控制現代化的造價昂貴的成型機組，即中、大型機組。選用何種類型機組，這要依據產品的厚度、寬度、材質和型鋼斷面形狀的復雜程度（型材形狀復雜程度是由彎曲的個數和彎曲量的大小決定的）來確定。

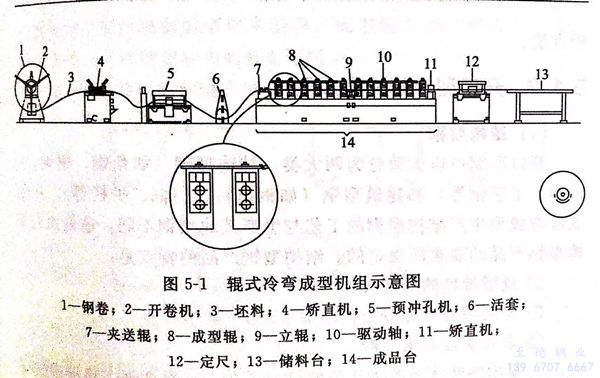

  冷彎型鋼的冷彎成型機組示意圖，如圖5-1所示。

1. 連續冷彎成型機組的組成

  在連續冷彎成型機組中，帶鋼需要連續不斷的送進，以保證成型輥及成型機組連續不斷成型，這也是保證成型過程的穩定及成型質量的需要。為了保證帶鋼連續送進，必須在成型段前設置有上卷、開卷、對中、矯直、帶鋼頭尾剪切等裝置和設施；成型段主要有成型機和對冷彎成型后的型材進行精整（矯直、矯平）的裝置；成型段后有剪機、輥道平臺等，主要是將已經成型的型材進行定尺剪切，并完成型材的定尺、垛放和包裝等工序。

2. 小型連續冷彎成型機組

 小型連續冷彎成型機組適用于厚度較薄、幅面較窄的帶鋼成型，一般采用吊車上卷、手工開卷、手工對中和喂料等，就不需要設置上卷小車、開卷機、對中立輥和矯直機等。

 薄板窄帶冷彎成型的變形力較小，因而大多采用結構簡單、造價低廉的板式結構機架、鏈條鏈輪傳動方式。為了加強兩側墻板式機架的剛性，在兩板式成型機架之間上部用拉桿連接。

3. 中、大型連續冷彎成型機組

  中、大型連續冷彎成型機組，適用于寬幅、較厚的帶鋼成型，由于帶鋼幅寬、板厚，手工操作就不大可能了。成型段前，應包括有上卷小車、開卷機（配有液壓驅動的脹縮卷筒）、對中立輥、帶鋼矯直機、液壓或機械帶鋼橫切剪切機等。成型段包括有成型機和矯平裝置等。成型段后面包括有定尺、剪切裝置和輥道平臺等。

對成型機組的一般要求：

 ①. 設計合理，生產的產品能滿足標準要求；

 ②. 成型輥的安裝、更換和調整要方便快捷、時間短；

 ③. 結構緊湊，剛性好，精度高；

 ④. 自動化程度高；

 ⑤. 成型速度在一定范圍內可調；

 ⑥. 性能可靠，使用壽命長，主要元器件（電器、液壓）可靠且要有動作互鎖功能，以防止誤操作。
