不銹鋼鋼板、不銹鋼管等要加工成各種設(shè)備或部件，必須首先要進(jìn)行下料，就是說要首先對(duì)不銹鋼進(jìn)行切割。不銹鋼切割方法很多，厚度比較薄的不銹鋼板一般采用剪板機(jī)剪切的辦法，比較小的工件可以采用砂輪片切割機(jī)切割。厚板一般是采用等離子弧切割、激光切割、氧乙炔火焰切割、碳弧氣割、噴水式熔化極電弧切割法以及最新的水射流切割法等進(jìn)行切割。

1. 等離子弧切割工藝參數(shù)

 ①. 切割用氣體

  氫、氬、氮、混合氣體或壓縮空氣都可作為切割氣體。氣體的選擇依據(jù)切割不銹鋼管工件的材料而定。氣體的導(dǎo)熱性越好，等離子弧的溫度越高。氣體的原子或分子重量越大，越易于將熔化金屬從割口中排開。氫氣導(dǎo)熱好，切割速度快，割口粗糙度小，但是其分子重量輕。因此，一般氫氣要與氮?dú)饣驓鍤饣旌鲜褂茫m宜于切割有色金屬。氮?dú)鈱?dǎo)熱性也很好，但是割口粗糙且不平整，切割過程中還會(huì)產(chǎn)生有毒的一氧化氮?dú)怏w。氮?dú)膺m宜切割碳鋼，氬氣導(dǎo)熱性差，但是原子重量大，切割速度較慢，適宜于切割薄板和化學(xué)活潑性強(qiáng)的材料?？諝庵泻写罅康诘入x子弧中可作為切割氣體，空氣中含有的氧在金屬中產(chǎn)生氧化反應(yīng)而提高工件溫度，因此可大大提高碳鋼的切割速度，還可減少割口底部的割瘤?？諝獾入x子弧切割時(shí)，也會(huì)產(chǎn)生有毒氣體。

②. 切割電流（轉(zhuǎn)移弧電流）

  切割電流影響切割速度和割口寬度。切割電流越大，割口寬度越大，越易形成“V”形割口。

③. 切割速度

  切割速度分最快切割速度和最佳切割速度兩種。

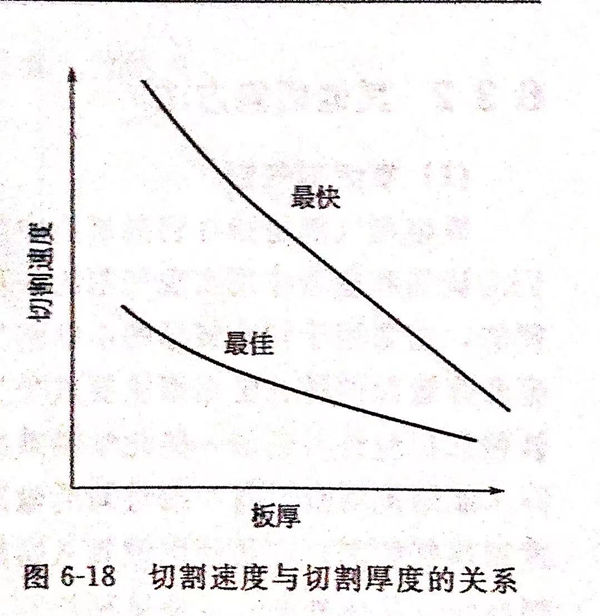

 切割速度過大，割口呈“V”形，割口表面有明顯割紋，割口底部有割瘤。最佳切割速度時(shí)割口呈平行。圖6-18所示的是最快切割速度與最佳切割速度的比較曲線，其與板厚有關(guān)。

2. 等離子弧切割設(shè)備

 ①. 切割電源

  大多數(shù)等離子弧切割都采用轉(zhuǎn)移弧。電源都選用陡降或垂降外特性。與等離子弧焊電源相比，切割電源的空載電壓更高。國產(chǎn)切割電源的空載電壓都在200V以上，水壓縮等離子弧切割電源的空載電壓為400V。

  ②. 等離子弧割槍與等離子弧焊槍相比，割槍的噴嘴孔道比要大，孔道直徑更小，有利于壓縮等離子弧。進(jìn)氣方式最好采用徑向通入，有利于提高割槍噴嘴的使用壽命。由于孔道直徑小，割槍要求電極和割嘴同心度要更好。

  ③. 電極材料的選擇與等離子弧焊接相同。但是空氣等離子切割時(shí)，空氣對(duì)電極氧化作用大，因此不能選用鎢作電極，只能選用鉛或鋯及其合金作電極。電極形狀為鑲嵌式。
