硝酸是一種被廣泛應(yīng)用的化工原料，在生產(chǎn)硝酸或使用硝酸時(shí)均會(huì)遇到材料的腐蝕問題。硝酸是一種強(qiáng)氧化性酸，即使是稀硝酸也具有使不銹鋼產(chǎn)生鈍化的能力，各類不銹鋼均具有良好的耐蝕性，當(dāng)硝酸濃度在共沸濃度68.4%以上時(shí)，一般的18-8型奧氏體不銹鋼已不能提供滿意的耐蝕性，當(dāng)濃度小于或等于85%時(shí)，可使用0Cr25Ni20(Nb),當(dāng)濃度高于85%時(shí)，由于硝酸的過氧化作用和單純含鉻的不銹鋼過鈍化，18-8型和Cr25Ni20型不銹鋼將遭到嚴(yán)重腐蝕，需改用高硅不銹鋼。
為改善常規(guī)不銹鋼在硝酸應(yīng)用中的非敏化態(tài)晶間腐蝕問題，于20世紀(jì)70年代發(fā)展了極低碳、硅、磷的硝酸級(jí)奧氏體不銹鋼，如硝酸級(jí)00Cr19Ni11(≤0.015%,≤0.10%Si,≤0.02%P,≤10 ppmB)和00Cr25Ni20(≤0.02%C,≤0.20%Si,≤0.02%P,≤0.20%Mo)。

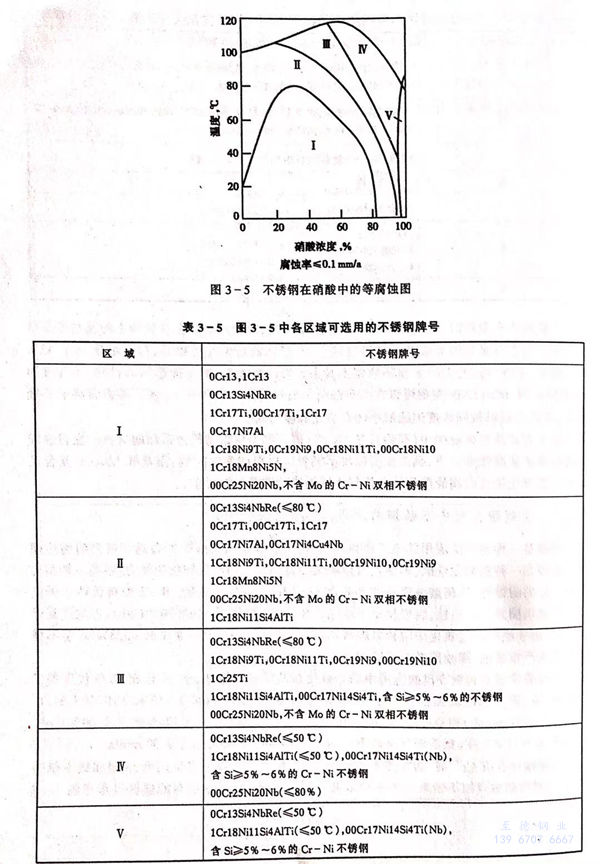

在沸騰65%HNO3中，固溶態(tài)的腐蝕率0.06~0.14mm/a,敏化態(tài)為0.30mm/a.當(dāng)硝酸中含有Cr+6時(shí)，將加速不銹鋼的腐蝕，在這種條件下可選用低硅硝酸級(jí)不銹鋼和高硅耐濃硝酸腐蝕不銹鋼。在不同濃度和溫度的硝酸中，不銹鋼的選擇可參考圖3-5和表3-5。
在純硝酸中，原則上不選用含鉬不銹鋼，但是，當(dāng)介質(zhì)含Cl-、F-等雜質(zhì)時(shí)，為防止點(diǎn)蝕，常常選用含鉬的不銹鋼，Cl-濃度愈高，所選用的不銹鋼的鉻、鉬含量亦愈高。
