1892年在Komotau采用周期軋管工藝對穿孔坯進行延伸軋制，軋出了第一根無縫不銹鋼管，距離現(xiàn)在已有106年歷史了，早期的不銹鋼管廠如 Remscheid 鋼管廠，Bous 鋼管廠均采用周期軋管工藝，直到1905年出現(xiàn)第一臺自動軋管機為止，周期軋管機獨霸鋼管工業(yè)界達13年之久，在20世紀初葉在無縫鋼管生產(chǎn)方面形成了歐洲各國以周期軋管機為主、美洲以自動軋管機為主的局面，直至今日在世界各國仍有周期軋管機在生產(chǎn)著。
Pfeiffer博士在一篇論文中稱曼內(nèi)斯曼兄弟發(fā)明的周期軋管工藝為第二項發(fā)明，這項發(fā)明補充完善了第一項發(fā)明－斜軋穿孔工藝發(fā)明，形成了曼內(nèi)斯曼軋管工藝。
一、Biller 博士的文章及其背景
Biller 博士在1986年寫有“無縫不銹鋼管軋制工藝選擇”一文，文章第二小節(jié)講的是建新的無縫鋼管廠時如何選擇具有競爭能力的軋管工藝的問題。文章稱：根據(jù)（建廠）要求，對上述軋管工藝進行對比后，關(guān)于軋管工藝設(shè)備的選擇可得出如圖26-11所示的結(jié)論。
文章最后稱：“迄今為止，軋管工藝的多樣性仍然具有其合理性，預(yù)計將來，這種多樣性會有所簡化，也許會簡化為兩種軋管工藝”。也就是說早在20多年以前Biller就預(yù)計到軋管工藝的簡化，在文章發(fā)表前近30年的時間內(nèi)在鋼管工業(yè)界發(fā)生的8件大事可以視作產(chǎn)生這篇文章的背景，這8件大事是：
1. Calmes軋管工藝問世，這是經(jīng)過改革的周期軋管工藝，以水壓沖孔替代斜軋穿孔，并在其后設(shè)置延伸機，它對MPM軋管工藝的發(fā)明起了直接的促進作用（1957年）；
2. A.H.Calmes發(fā)展了MPM軋管工藝，即限動芯棒連軋管工藝，并取得了專利（1968年）；
3. Pfeiffer 博士發(fā)表論連軋管軋制工藝金屬流動不均勻性的文章，這是第一篇研究竹節(jié)形成的論文（1974年）；
4. MDM公司召開頂管工藝技術(shù)研究會，并推出改良的頂管工藝－CPE工藝（1974年）；
5. 蘇聯(lián)推出串列式自動化軋管機組，該機組又稱半連續(xù)式自動軋管機（1974年）；
6. 日本四大鋼鐵公司投入四套（φ406.4mm)大型自動軋管機組（1977年）；
7. 世界上第一套MPM軋管機組在意大利 Bergamo 投產(chǎn)（1978年）；
8. 德國Benteler 鋼管廠將頂管機組改造為CPE機組，改造后可生產(chǎn)17.2~159mm的鋼管（1985年）。
二、無縫不銹鋼管生產(chǎn)工藝設(shè)備的現(xiàn)狀
Biller 文章發(fā)表后18年，無縫鋼管軋制工藝技術(shù)的發(fā)展已日趨明朗化，SMS-Meer公司印發(fā)了《無縫鋼管軋機》的小冊子，比較全面地論述了無縫鋼管生產(chǎn)工藝設(shè)備的現(xiàn)狀。
文章以幾乎近1/3的篇幅，講述三種經(jīng)典軋管工藝即周期軋管工藝、自動軋管工藝和頂管工藝，結(jié)論是：
1. 今天皮爾格（周期式）熱軋管機只用來軋制厚壁大型無縫不銹鋼管；
2. 當今自動軋管工藝只用于生產(chǎn)油田用管；
3. 現(xiàn)代化的頂管機組（CPE軋機）是一種經(jīng)濟靈活地生產(chǎn)小口徑無縫鋼管的良好選擇。
文章明晰地勾畫出這三種經(jīng)典軋管工藝處于被取代地位的勢態(tài)，因此也可以說是對Biller文章的補述。
三、 經(jīng)典軋管工藝處于被取代的地位

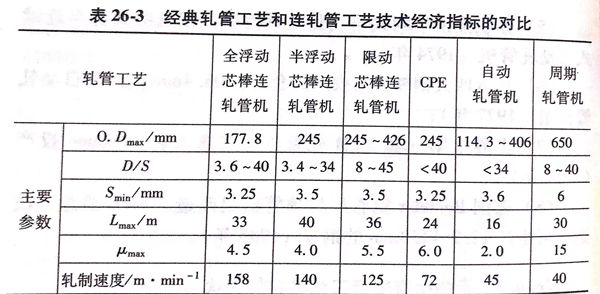

這里講的經(jīng)典軋管工藝乃指周期軋管機、自動軋管機和頂管機（包括CPE工藝）機組而言。由于以下兩方面的原因，這幾種工藝正在逐步被連軋管工藝所取代。這三種軋管工藝技術(shù)和連軋管工藝技術(shù)經(jīng)濟指標的對比，如表26-3所示。
由表26-3 可以看到：
1. 從每分鐘所軋的毛管長度來看，連軋管機組最高，而周期軋管機和自動軋管機顯然偏低；
2. 所軋制的毛管的長度Lmx,連軋管機領(lǐng)先，而三種經(jīng)典軋管工藝所生產(chǎn)的毛管長度均偏短。

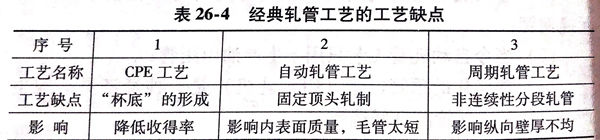

上述三種經(jīng)典軋管工藝具有如表26-4所示的工藝性缺點。
、
由于以上原因，當今這三種工藝均處在被取代地位。在大口徑不銹鋼管生產(chǎn)領(lǐng)域中周期軋管工藝和自動工藝被MPM(或PQF)+NRE工藝所取代，在中小口徑不銹鋼管生產(chǎn)領(lǐng)域中自動軋管機和頂管機將被MINI-MPM或PQF連軋管機的取代，這幾乎已成定局。
