在動力、化工和石油等工業(yè)部門經(jīng)常使用的中合金耐熱鋼有：5Cr-0.5Mo、7Cr-0.5Mo、9Cr-1MoV、9Cr-1Mo-V-Nb、9Cr-2Mo、9Cr-2Mo-V-Nb和9Cr-Mo-V-Nb等。這類耐熱鋼的主要合金元素是鉻,其使用性能主要決定于鉻含量，鉻含量越高，耐高溫性能和抗高溫氧化性能越好。在常規(guī)的碳含量下，所有中合金耐熱鋼的組織均為馬氏體組織。為提高鉻鋼的焊接性，控制過冷奧氏體的轉(zhuǎn)變速度，在降低含碳量的同時，加入鎢、釩、鈦和鈮等合金元素。近年來已研制出多種焊接性尚可的低碳多元中合金耐熱鋼，例如碳為0.19%的9Cr1MoVNb、9Cr1MoWVNb和9Cr0.5Mo1.8WVNb等鋼，其性能填補了低合金珠光體耐熱鋼和高合金奧氏體耐熱鋼之間的空白。這些抗氧化性和耐熱性良好的中合金耐熱鋼在高溫高壓鍋爐和煉油高溫設(shè)備中部分取代了高合金奧氏體耐熱鋼，取得了較好的經(jīng)濟效果。

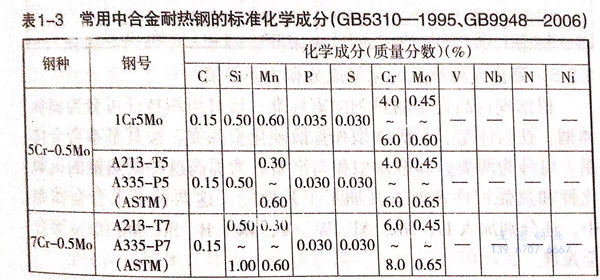

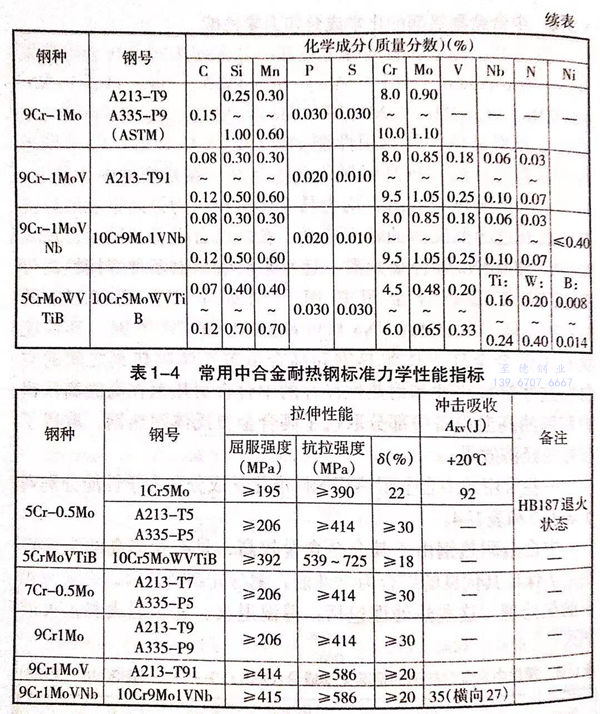

  一些常用的中合金耐熱鋼的標準化學(xué)成分和力學(xué)性能分別列于表1-3和表1-4。

  中合金耐熱鋼由于其合金含量較高，具有相當(dāng)高的空淬特性。為保證其優(yōu)良的綜合力學(xué)性能，鋼材軋制成材后，必須做相應(yīng)的熱處理。這些熱處理包括：等溫退火、完全退火和正火加回火。
