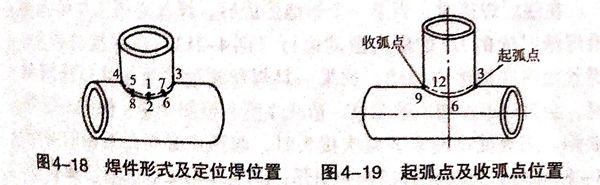

焊件形式及定位焊位置如圖4-18所示。定位焊縫的數量、間距的大小應由焊件結構的尺寸及管壁厚度決定。定位焊縫應沿管子圓周均勻分布，間距為5~15mm。如不銹鋼管壁厚度大于2mm時，定位間距可適當加大，但一定要焊透，避免焊接過程中在定位焊縫處產生未焊透。
如立管在橫管的中間，則引弧點應選在時鐘9點位置。如立管偏向橫管一端，引弧點應選在時鐘3點位置，如圖4-19所示。
焊接方向由3點經12點至9點，再由3點經6點至9點。這種焊接順序后的變形量最小。
