1. 一般等離子弧切割操作步驟
①. 割件放在工作臺上后,使接地線與割件接觸良好,開啟排塵裝置。
②. 根據切割對象,調整好切割電流、工作電壓,檢查冷卻系統是否通暢、有無漏水。
③. 檢查控制系統情況,接通控制電源,檢查高頻振蕩器的工作情況,調整電極和噴嘴的同心度。
④. 檢查氣體流通情況,并調節好氣體的壓力和流量。
⑤. 按啟動引弧按鈕,產生“小電弧”,使與割件接觸。
⑥. 按切割按鈕,產生大電?。ㄇ懈铍娀。?,待在割件上形成切口后使割炬移動,進行正常切割。若切割內圓或內部輪廓時,應先在板材上鉆直徑12~16mm的孔,切割由空處開始。
⑦. 切割終了,按停止按鈕,切斷電源、氣源和水源。
2. 等離子弧切割的安全技術
①. 等離子弧切割時的弧光及紫外線比焊接時強烈,對人的皮膚及眼睛有傷害作用,所以操作人員必須更注意眼睛和皮膚的保護。
②. 等離子弧切割時,產生大量的金屬蒸氣和氣體,吸入人體會產生不良反應。因此要求較長時間使用等離子弧切割的工作場地必須設置強迫通風、抽風的工作臺。工作臺通常都設在廠房的端頭,便于將金屬蒸氣和煙氣抽到廠房外面。
③. 等離子弧切割需要采用空載電壓較高的電源,操作時必須注意安全。電源一定要接地,割炬的手把絕緣一定要好,可能時將工作臺和地面絕緣起來。切割厚工件時,空載電壓高達400V,為了安全起見,應盡量采用自動切割,操作者則可遠離操作。
3. 空氣等離子弧切割操作要點
①. 接觸式
應先將割炬頭輕放在割件被切割處,按動割炬開關,待電弧引燃、割穿起割處后,移動割炬,切割速度由慢過渡到正常切割速度。
切割時壓縮噴嘴與工件直接接觸或緊貼割件表面,一般只適用于切割薄板。
②. 非接觸式
先將壓縮噴嘴孔中心線對準割件邊緣引弧切割;切割過程中,可通過切割電弧形態來控制切割速度。一般切割電弧向后傾斜10°~20°時,切割速度較合適;切割時壓縮噴嘴距割件3~6mm;當切割快完畢收弧時,應放慢切割速度,盡量使切割電弧垂直于被切割工件表面,并應防止割件切斷后突然與割炬頭相碰;當電極消耗達到鑲嵌的部位時,電極即不能使用,應當更換;更換電極時應先關閉切割機,并注意電極的鑲嵌形式。
使用空氣等離子切割時,應盡量避免在厚度4mm的板上直接打孔,即便要打孔,也應先使割炬向切割方向傾斜30°左右,以防打孔時飛濺物堵塞壓縮噴嘴,打孔后再將割炬垂直于割件表面。
4. 操作實例

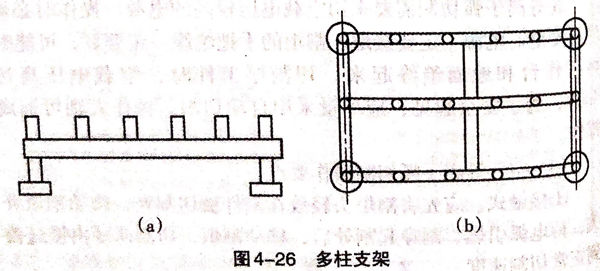

某廠用等離子弧切割機切割法蘭,法蘭的外徑為219mm,內徑為60mm,厚度為20mm,材料為06Cr18Ni11Ti,使用的切割機是LG-400-1型等離子弧切割機;工作臺采用多柱式支架(圖4-26),選用這種支架式工作臺不但可防止在切割時將支架割斷,而且還可以避免在工件切割到最后時,由于被切下部分的重力作用,使工件下垂發生錯口。
采用手動切割,操作步驟如下。
①. 將LG-400-1型等離子弧切割機安裝好,由于采用手工切割,故把連接小車控制電纜多芯插頭“Z”斷開,將手動切割的控制電纜多芯插頭“S”接通。
②. 檢查切割機安裝接線無誤,再進行水、電氣及高頻引弧等的檢測,檢測完畢可準備切割。

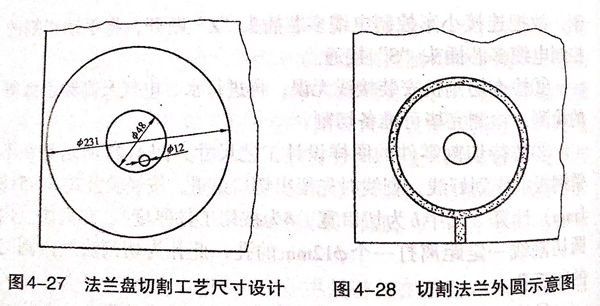

③. 按待切割零件的圖樣設計工藝尺寸,圖4-27所示是在不銹鋼板上先劃好線,劃線時先留出切口余量,按經驗公式b=8/5+8(mm)計算(其中b為切口寬,8為被切工件厚度)。在離法蘭內圓切割線一定距離打一個?12mm的孔,此孔為切割法蘭內圓時的起弧孔。
④. 將已劃好線的鋼板放在多柱支架上,注意放平。
⑤. 先切割法蘭內圓。接通電源,手持割炬,使割炬噴嘴距離工件8~10mm,將割炬上的開關打開,這時電路被接通,切割機各部分動作程序與自動切割相同,電弧由小電弧到大電弧最后進入正常切割;起弧從切割起點開始。
若電弧引燃后因故不能進行切割,而需要將電弧切斷時,只要將手動切割炬遠離工件,將開關撥回來,隨即再向前推,然后再扳回,電弧即被切斷。注意在這種斷開過程中,開關的撥動按鈕第一次扳回后停留時間必須短,否則會燒壞割炬的噴嘴和水冷電阻。
停止切割時,將撥動開關再推向前,隨即再撥回,即可停止切割。
⑥. 切割法蘭內圓后再切割其外圓,切割方法同前述一樣,但是引弧時,可不必打孔,而從距離被切工件切割處一定距離的邊緣起割,如圖4-28所示。
⑦. 切割完畢,關掉電源開關,關閉冷卻水和總電源開關。
⑧. 切割時其切割參數如下:切割電流:320A;切割電壓:160V;氣體流量:2400L/h;切割速度:25~30m/h;鎢極直徑:φ5.8mm;噴嘴孔徑:ф5.0mm;噴嘴與工件距離:8~10mm。
