1. 材料性能

 母材采用厚度為20mm的321不銹鋼板，實(shí)際化學(xué)成分見表5-3。

 焊材采用直徑為3mm的H00Cr22Ni10焊絲，配合HJ260焊劑。焊絲復(fù)驗(yàn)實(shí)際化學(xué)成分見表5-4.

 技術(shù)條件要求焊接接頭具有抗晶間腐蝕性能。應(yīng)通過(guò)AST-MA262-81E法。對(duì)焊縫組織要求鐵素體含量低于10%。

2. 焊接工藝

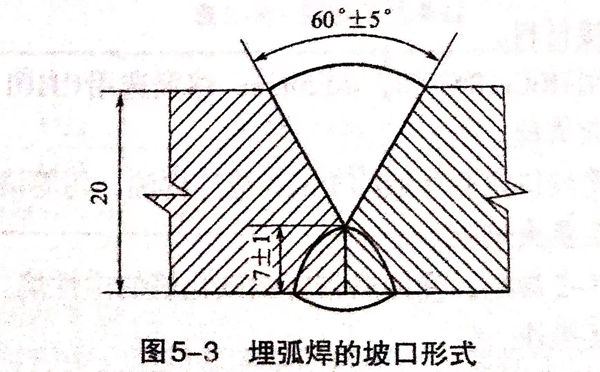

  埋弧自動(dòng)焊的坡口形式如圖5-3所示。焊前要求將坡口及焊縫兩側(cè)20mm內(nèi)用丙酮等溶劑清理干凈，露出金屬光澤。焊劑在焊前應(yīng)進(jìn)行300~400℃烘干并保溫2h。

  焊接過(guò)程中焊道間清渣應(yīng)以不銹鋼鏟頭，切忌用普通高速鋼，以免表面滲碳。清根可用碳弧氣刨，并用砂輪機(jī)修磨毛刺。清根后采用E0-19-10Nb-16(A132)焊條焊接內(nèi)側(cè)焊縫。

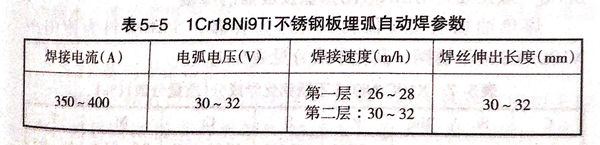

  焊接過(guò)程中應(yīng)控制層間溫度小于120℃,焊接參數(shù)見表5-5。

  焊后進(jìn)行900℃1h穩(wěn)定化處理。焊接接頭應(yīng)進(jìn)行100%射線探傷。

3. 接頭各項(xiàng)性能

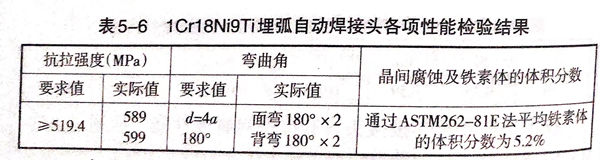

 321不銹鋼焊接接頭各項(xiàng)性能檢驗(yàn)結(jié)果見表5-6
