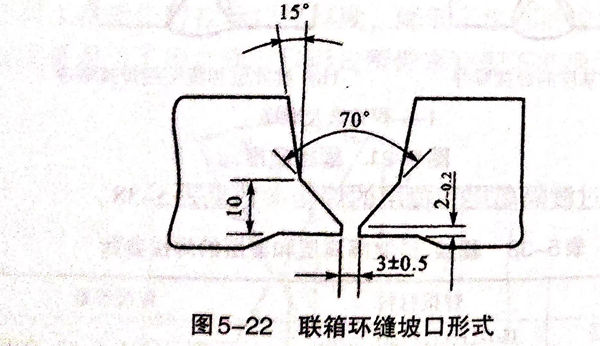

聯(lián)箱材質(zhì)為12Cr1MoV,如圖5-22所示。采用焊條電弧焊打底和埋弧自動(dòng)焊蓋面，用定位塊將聯(lián)箱筒節(jié)固定在一起，沿圓周每隔200~300mm裝一塊定位塊，并均勻分布；定位塊焊接時(shí)，工件應(yīng)預(yù)熱至250℃.

  嚴(yán)格控制坡口鈍邊厚度和裝配間隙。鈍邊過大、間隙過小，易產(chǎn)生未焊透；鈍邊過小、間隙過大，則易產(chǎn)生燒穿。聯(lián)箱放在滾輪架上，采用火焰或感應(yīng)加熱法，將焊口預(yù)熱至300℃.打底焊時(shí)，從時(shí)針十點(diǎn)半位置開始進(jìn)行下坡焊，焊接電流比立焊略小一些，ф3.2mm焊條選用電流100~110A,ф4mm焊條選用電流130~140A,隨時(shí)對熔池觀察，判斷熔透情況，并以合適的運(yùn)條方法保證根部焊透。第2層起，可在時(shí)針十一點(diǎn)四十五分位置開始進(jìn)行下坡焊，一直到10mm焊縫為止，隨后再進(jìn)行埋弧自動(dòng)焊。

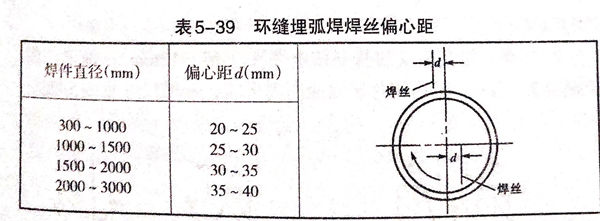

  埋弧自動(dòng)焊的焊絲位置見表5-39.焊絲直徑?4mm,焊接電流450~500A,電弧電壓28~30V,焊接速度28~30m/h.

  焊后經(jīng)外觀、表面磁粉和射線或超聲波檢查合格，進(jìn)行710~750℃的焊后回火。
