聚四氟乙烯包覆墊片是一種非金屬?gòu)?fù)合型軟墊片，一般由包封皮及嵌入物兩部分組成，包封皮主要起耐腐蝕作用，通常由聚四氟乙烯材料制成，嵌入物（填料）為帶或不帶金屬加強肋的非金屬材料，通常由石棉橡膠板制成。在石油、化工、制藥及食品工業中，為保證物料的清潔而不得不使用不銹鋼法蘭、閥門及法蘭管件時，常常采用聚四氟乙烯包覆墊片進行密封。

  聚四氟乙烯包覆墊片主要適用于全平面型及突面型鋼制管法蘭連接，適用于公稱壓力用PN標記的管法蘭用墊片（PN6~PN63)及公稱壓力用Class 標記的管法蘭用墊片（Class150及Class300).工作溫度為0~200℃的腐蝕性介質或?qū)η鍧嵍扔休^高要求的介質。

1. 墊片型式

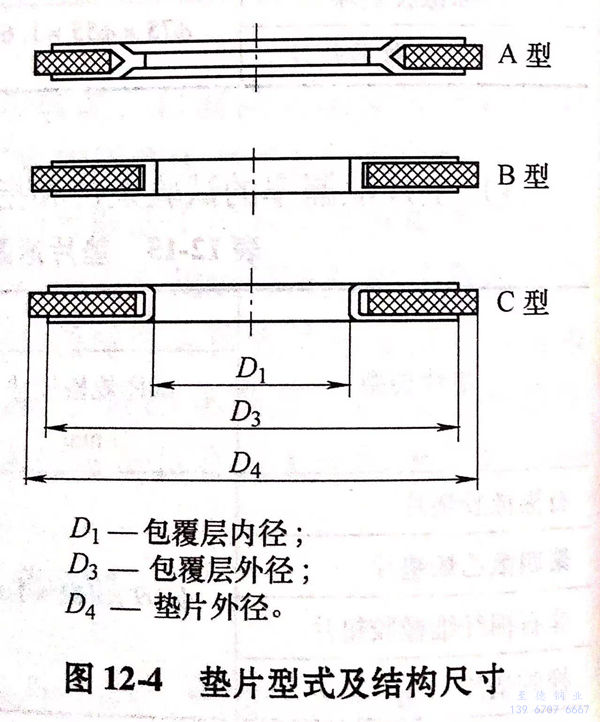

  墊片的型式分為A型、B型和C型三種，A型為剖切型；B型為機加工型；C型為折包型。墊片的型式及結構尺寸見圖12-4。

2. 公稱壓力 PN 標記的管法蘭用墊片

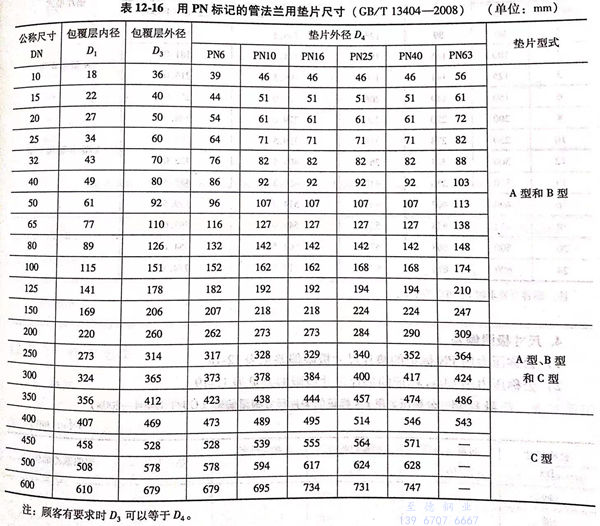

 公稱壓力 PN 標記的管法蘭用墊片尺寸見圖 12-4 及表 12-16。

3. 公稱壓力 Class 標記的管法蘭用墊片

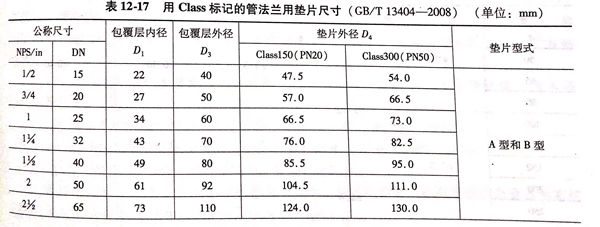

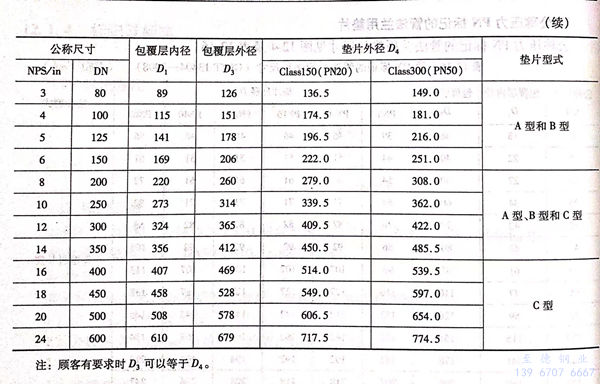

 公稱壓力 Class 標記的管法蘭用墊片尺寸見圖 12-4 及表 12-17。

4. 尺寸極限偏差

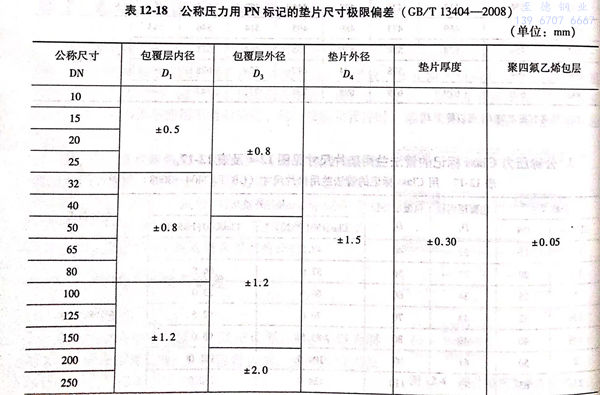

  a. 公稱壓力用PN標記的墊片尺寸極限偏差見表12-18。

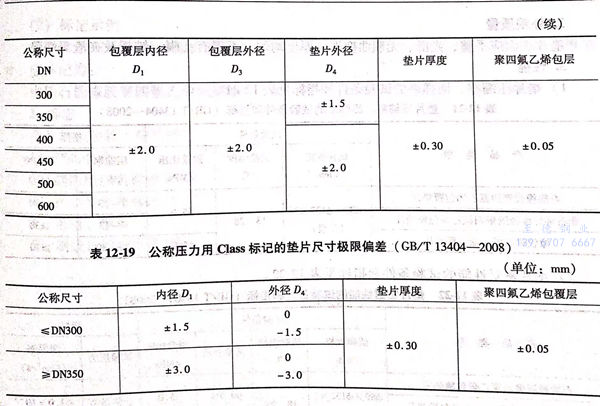

  b. 公稱壓力用Class 標記的墊片尺寸極限偏差見表12-19.
