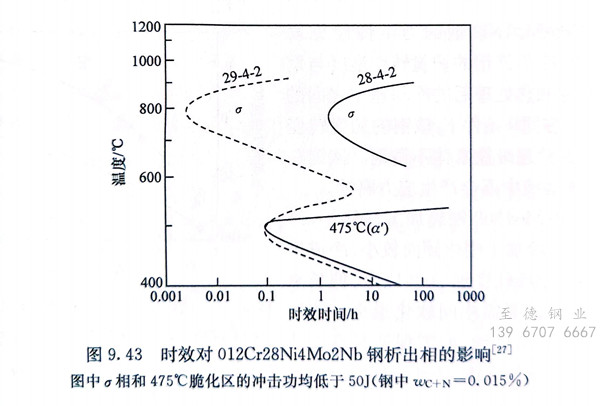

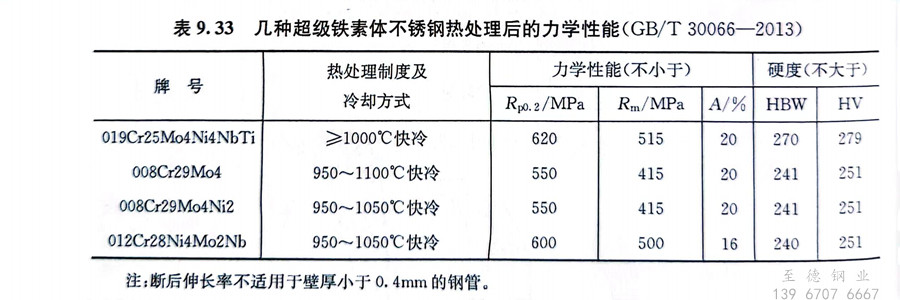

012Cr28Ni4Mo2Nb 鋼的特點(diǎn)是控制C＋N含量（≤0.03％）并加入約4％的Ni以改善鋼的韌性，特別是降低鋼的韌脆轉(zhuǎn)變溫度；用Nb穩(wěn)定化，既可以防止由于加入Ti形成TiN所導(dǎo)致的韌性下降，又可以借Nb具有更強(qiáng)的固定碳的能力降低鋼的晶間腐蝕的敏感性，同時Nb對鋼的韌脆轉(zhuǎn)變溫度的不利影響要比Ti為弱并可以細(xì)化晶粒。圖9.43顯示了012Cr28Ni4Mo2Nb（28-4-2）鋼由于在中溫區(qū)（約800℃）。相的析出和475℃脆性區(qū)a＇相的析出對韌性的影響。圖中還顯示，由于Cr29Mo4Ni2（29-4-2）鋼的Cr、Mo含量高而Ni含量低，。相的析出傾向更為敏感。012Cr28Ni4Mo2Nb 鋼的力學(xué)性能見表9.33。

 012Cr28Ni4Mo2Nb 鋼在許多酸介質(zhì)優(yōu)于304不銹鋼和316不銹鋼，在含F(xiàn)、Cl的H₃PO₄中具有極佳的耐蝕性，在高溫（約150℃）高濃度（＞95％）H2SO4中的耐蝕性優(yōu)異，因而已成功用于硫酸廠的熱回收系統(tǒng)和生產(chǎn)系統(tǒng)中。012Cr28Ni4Mo2Nb鋼耐點(diǎn)蝕和縫隙腐蝕的能力也優(yōu)于304不銹和316不銹鋼。

 012Cr28Ni4Mo2Nb 鋼的熱加工性能良好，高溫變形抗力小，塑性高，較易熱加工和熱成型，其適宜的熱加工溫度為900～1150℃。該鋼的冷加工硬化傾向低于18Cr-8Ni奧氏體不銹鋼，少量冷變形不需中間退火，但大變形量后應(yīng)進(jìn)行消除應(yīng)力處理。該鋼的鋼板、管材的冷成型無特殊困難。這類高鉻鉬超級鐵素體不銹鋼，由于對碳、氮敏感且易吸氫，應(yīng)采用惰性氣體保護(hù)焊，目前已可焊接約12mm厚的板材。

 由于012Cr28Ni4Mo2Nb 鋼耐氯化物介質(zhì)的點(diǎn)蝕和縫隙腐蝕及應(yīng)力腐蝕的良好性能，主要用于常規(guī)電廠和核電廠用海水和含Cl^-水的冷卻系統(tǒng)中的設(shè)備，也可用于海水淡化廠的有關(guān)裝置。該鋼在磷肥和硫酸生產(chǎn)廠中也可用做生產(chǎn)、儲存和運(yùn)輸?shù)脑O(shè)備和管線。
