09Cr17Ni5Mo3N、AM350 不銹鋼是在PH15-7Mo鋼的基礎(chǔ)上調(diào)整成分而研制成的。該鋼與PH15-7Mo鋼相比，碳含量提高，添加氮，以增加間隙固溶的效果，增加碳化物和氮化物的析出和提高形變硬化效果，稍提高鉬含量以適應(yīng)碳含量的增加，形成碳化物，提高鉻含量以適應(yīng)碳含量的增加保持抗腐蝕性能。

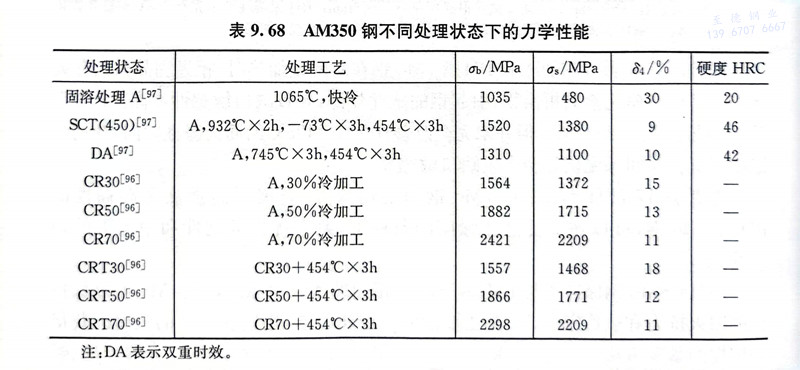

09Cr17Ni5Mo3N、AM350 不銹鋼的熱處理工藝為：固溶處理1065℃，空冷，速冷。經(jīng)固溶處理后AM350鋼中含有5％～20％ δ相，其余為γ相。該鋼冷處理后的組織由70％～90％馬氏體、5％～20％δ相及5％～15％γ相組成。該鋼經(jīng)回火（時(shí)效）后的沉淀相為M23C6和M2X相。該鋼各種工藝處理后的力學(xué)性能見表9.68。
09Cr17Ni5Mo3N、AM350 不銹鋼在大多數(shù)介質(zhì)中的抗蝕性與316不銹鋼相似，其耐蝕性優(yōu)于其他沉淀硬化不銹鋼。該鋼在惰性氣體保護(hù)下有較好的焊接性。
