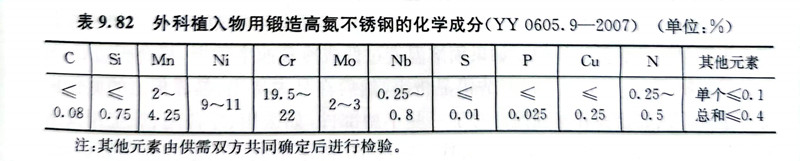

2007年我國制定的醫(yī)藥行業(yè)標(biāo)準(zhǔn)YY0605.9-2007《外科植入物金屬材料第9部分：鍛造高氮不銹鋼》中引進(jìn)的一種高氮不銹鋼，在長期臨床應(yīng)用中表明，如果應(yīng)用適當(dāng)，其預(yù)期的生物學(xué)反應(yīng)水平是可以接受的?，F(xiàn)該標(biāo)準(zhǔn)已為YY 0605.9-2015代替。表9.82為該鋼的化學(xué)成分。YY 0605.9-2015規(guī)定該鋼的力學(xué)性能：直徑或厚度小于80mm的鋼棒經(jīng)退火（固溶處理）后為R_m≥740MPa、R_p0.2≥430MPa、δ₅≥35％，還規(guī)定了在中等硬化或硬化狀態(tài)的直徑不大于20m的鋼棒、鋼絲、冷拉棒、鋼板和鋼帶的力學(xué)性能要求。該鋼有較高的力學(xué)性能，特別是有高的屈服強(qiáng)度。這種鋼的熔煉方式建議采用真空熔煉或電渣熔煉。

 對這種鍛造高氮不銹鋼的顯微組織的要求（YY 0605.9-2015）：奧氏體晶粒度不粗于4級；鋼的組織中應(yīng)沒有殘余δ鐵素體存在；對非金屬夾雜物的要求是A型的細(xì)系應(yīng)不大于1.5級，B型和C型的細(xì)系應(yīng)不大于2級，D型細(xì)系應(yīng)不大于2.5級，各類非夾雜物的粗系均不得大于1.5級。該鋼經(jīng)675℃加熱1h并空冷，應(yīng)能通過規(guī)定的晶間腐蝕試驗(yàn)。
