對(duì)埋弧焊用焊絲的選擇，既要考慮到焊劑成分的影響，又要考慮到母材金屬的影響，所以焊絲和焊劑的組合起到一個(gè)重要的作用。為了得到不同的焊縫金屬化學(xué)成分，可以通過(guò)同一種焊劑與幾種不同成分的焊絲組合達(dá)到；同樣也可以通過(guò)用同一種焊絲與幾種不同成分的焊劑配合來(lái)達(dá)到。我國(guó)制定了《埋弧焊用不銹鋼焊絲和焊劑》國(guó)家標(biāo)準(zhǔn)GB／T 17854-1999（根據(jù) JIS Z3324-1988《不銹鋼埋弧焊實(shí)芯焊絲及焊劑》制定的，在技術(shù)內(nèi)容上與其標(biāo)準(zhǔn)等效），對(duì)焊絲-焊劑組合有下列規(guī)定：

1. 焊絲-焊劑組合的編制方法

   字母“F”表示焊劑，“F”后面的數(shù)字表示熔敷金屬種類代號(hào)，若有特殊要求的化學(xué)成分，該化學(xué)成分用元素符號(hào)表示，放在數(shù)字的后面；“-”后面表示焊絲的牌號(hào)。

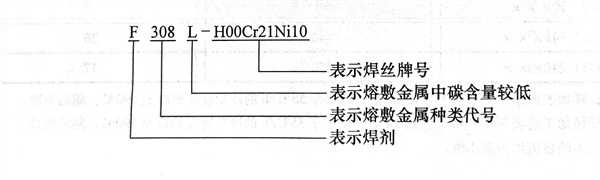

完整的焊絲-焊劑型號(hào)舉例如下：

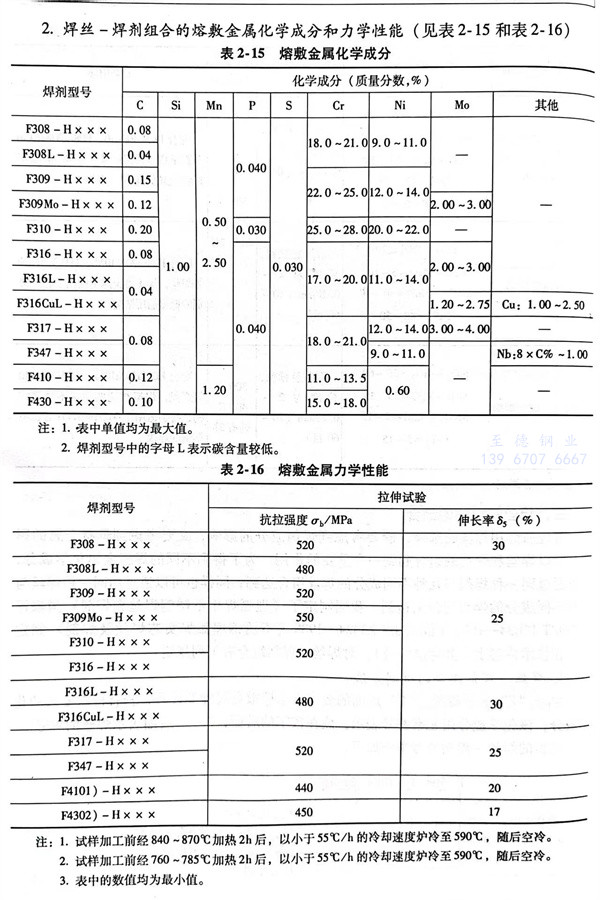

2. 焊絲和焊劑組合的熔敷金屬化學(xué)成分和力學(xué)性能

  通常埋弧焊用焊絲與母材化學(xué)成分相近，只是焊絲化學(xué)成分中鉻、鎳含量比母材金屬略高，而碳含量要低于母材金屬。這主要考慮到焊接過(guò)程中合金元素的損失和提高焊接接頭的耐蝕性。焊接鐵素體型不銹鋼時(shí)，可采用H06Cr14（或H10Cr17）焊絲；焊接馬氏體型不銹鋼可采用H03Cr21Ni10或H08Cr20Ni10Nb焊絲；焊接18-8型奧氏體不銹鋼應(yīng)采用H03C21Ni10或H03Cr19Ni12Mo2焊絲進(jìn)行焊接，均能得到滿意的焊接接頭。
