HG/T 20553-1993《化工配管用無縫及焊接鋼管尺寸選用系列》適用于化工配管設計，內容包括無縫及焊接鋼管尺寸系列。但換熱器管束等化工設備（非配管）用的鋼管不包括在內。HG/T 20553-1993不包括GB／T 3091-2001《低壓流體輸送用焊接鋼管》及高壓管通用設計的系列。
鋼管按外徑和壁厚分為3個系列：Ⅰa系列；Ⅰb系列及Ⅱ系列。
一、Ⅰa系列
Ⅰa系列為優先選用系列，作為今后化工配管用鋼管的基本系列。

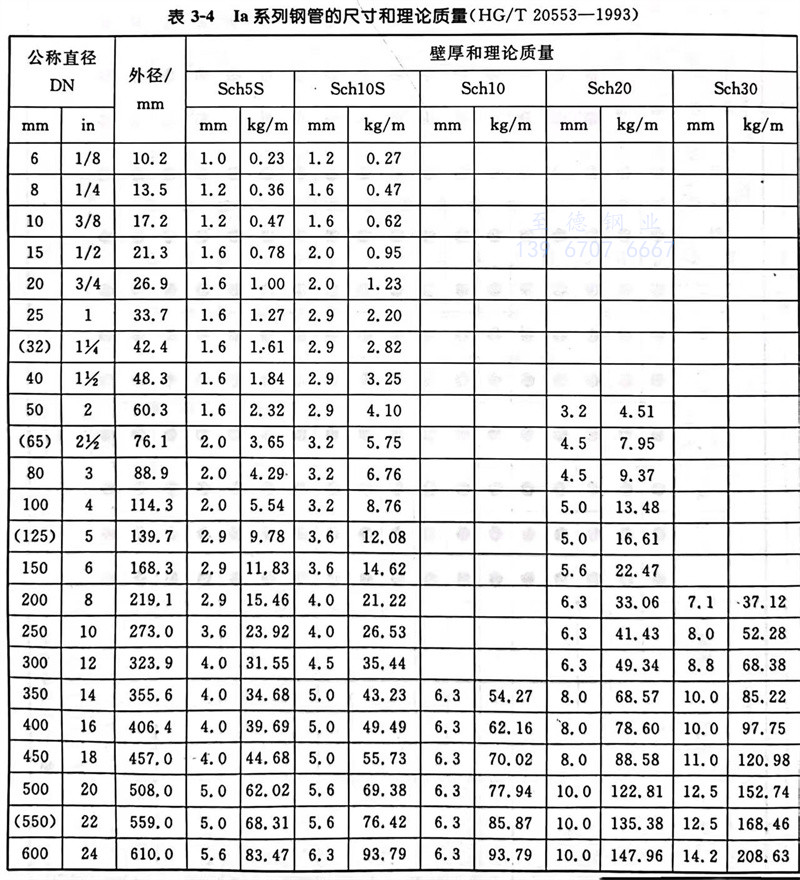

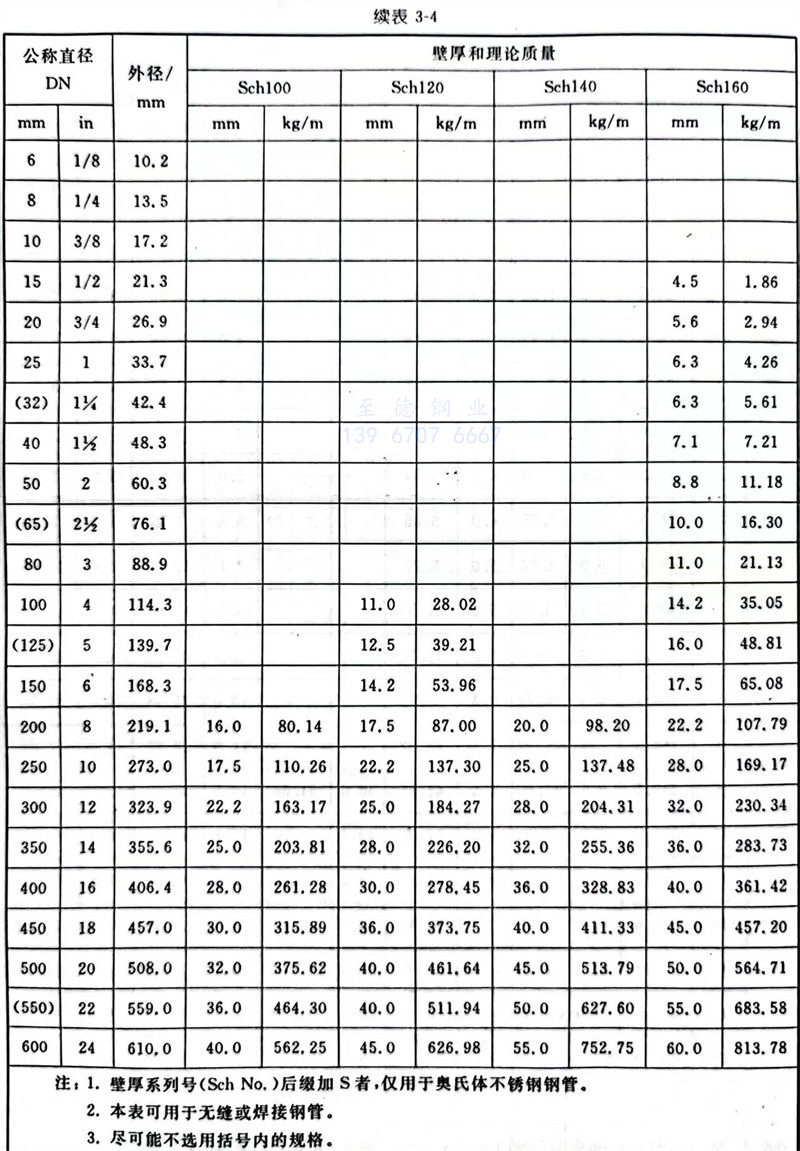

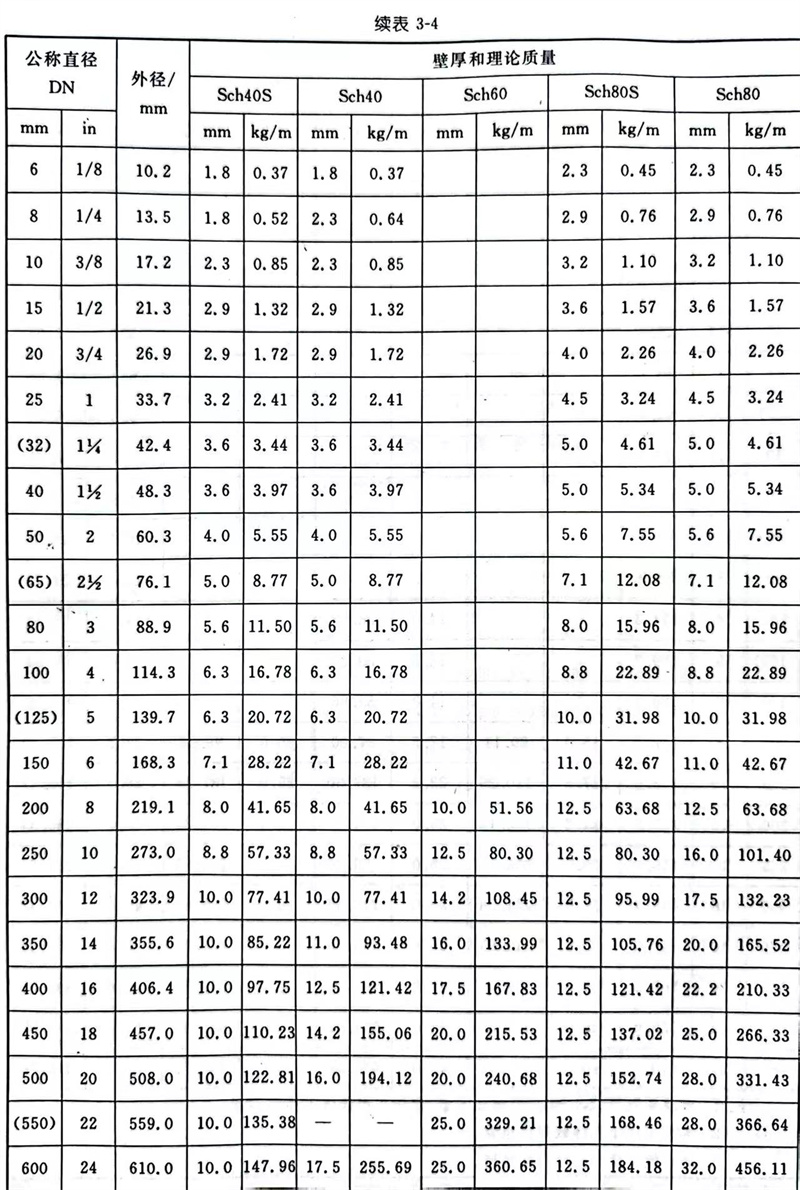

Ⅰa系列鋼管的尺寸和理論質量見表3-4。

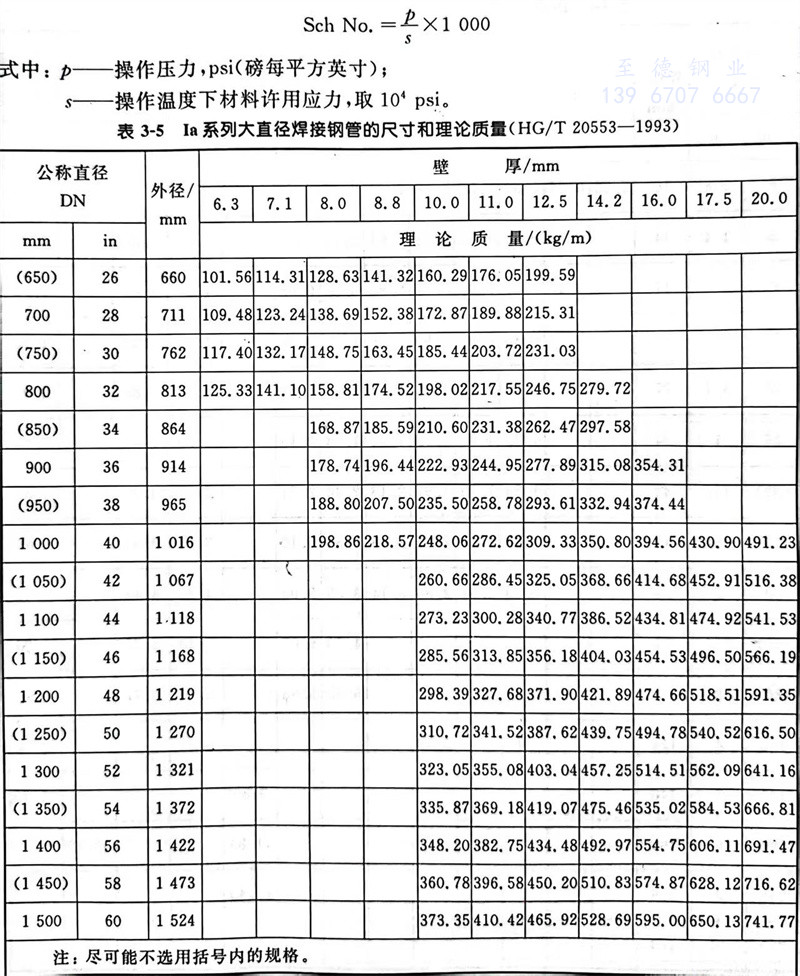

Ⅰa系列大直徑焊接鋼管的尺寸和理論質量見表3-5。
表3-4中，鋼管外徑等效采用ISO 4200《焊接和無縫平端鋼管尺寸與單位長度質量總表》中的尺寸；壁厚采用“壁厚系列號”（英文為 Schedule Number，簡寫為Sch No.）表示，壁厚值基本上采用ANSI B36.10《焊接和無縫的軋制鋼管》加以圓整，然后取 ISO 221《鋼管壁厚》中相近的壁厚值?！癝ch No.”是美國管壁厚的一種表示方法，它并不代表管壁的實際厚度，僅是管壁厚度系列的編號，每個系列編號對應著從小到大管徑的一套固定不變的厚度。當采用英制單位時，Sch No.應有以下關系式：
表3-5中，焊接鋼管的外徑采用API 5L《管路用管》中的數值并圓整到正整數，并符合ISO 4200標準。
二、Ⅰb系列
Ⅰb系列是Ⅰa系列的代用系列。鋼管的外徑是將Ⅰa系列的外徑圓整到正整數，并符合GB／T 17395-1998《無縫鋼管尺寸、外形、重量及允許偏差》中的鋼管外徑和壁厚。

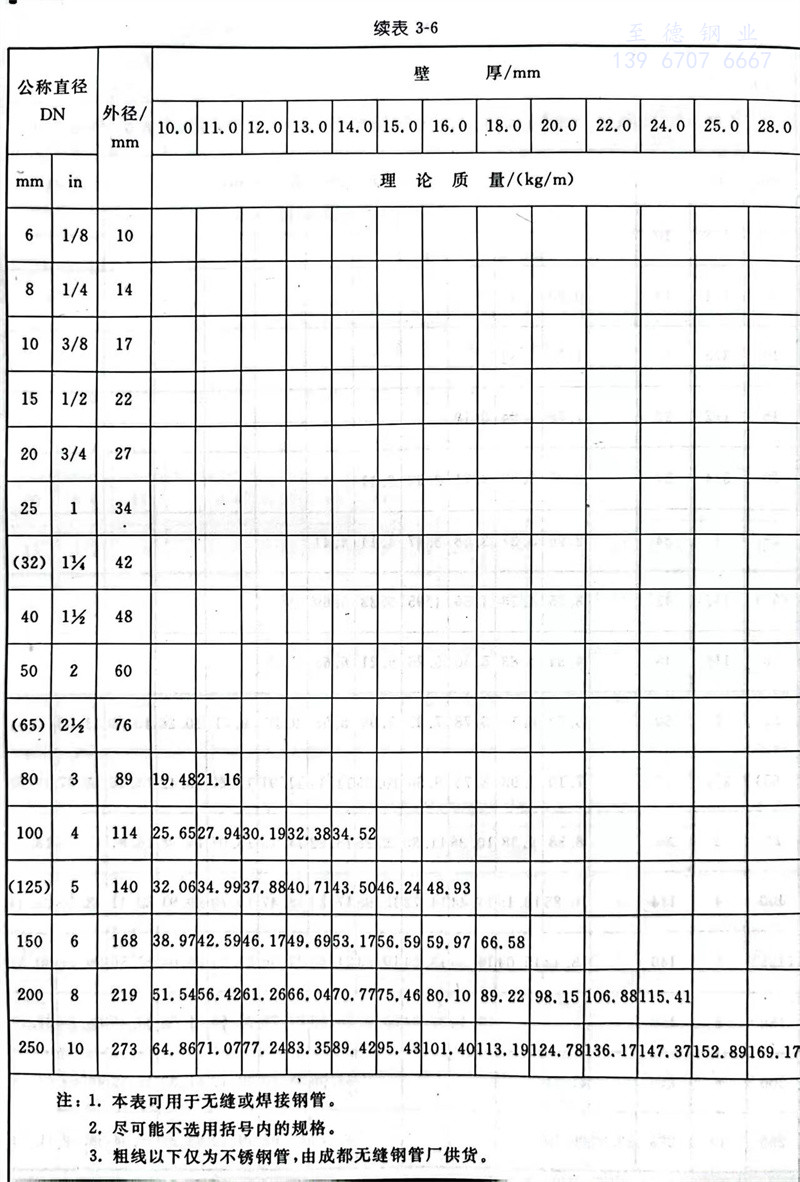

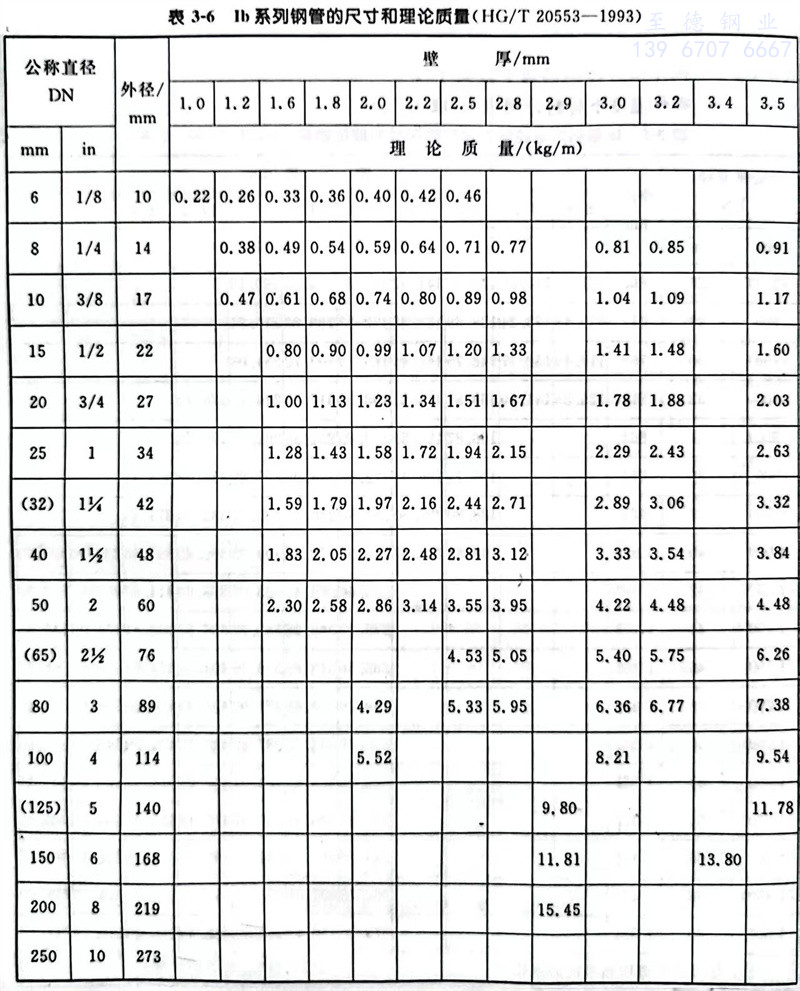

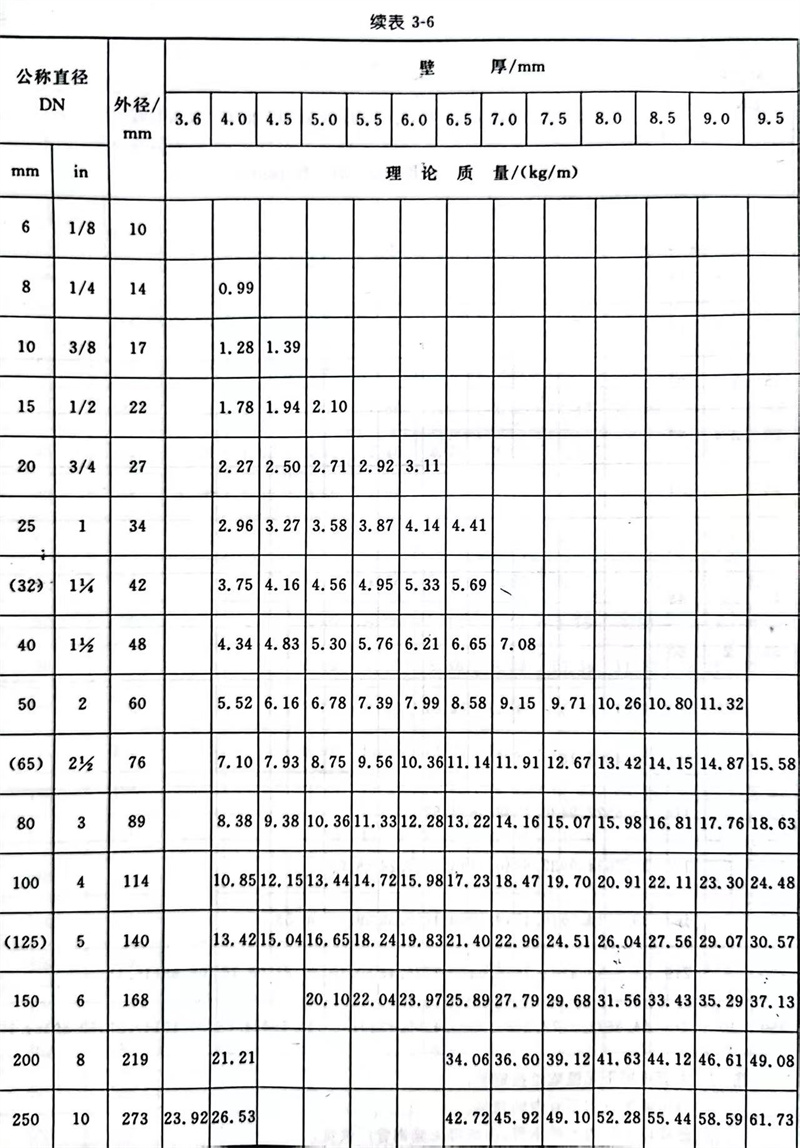

Ⅰb系列鋼管的尺寸和理論質量見表3-6。
三、Ⅱ系列
Ⅱ系列是國內化工行業沿用的老系列，主要是考慮國內供貨及老廠改建和擴建情況而必須保留的系列。鋼管尺寸完全符合GB／T 17395-1998。

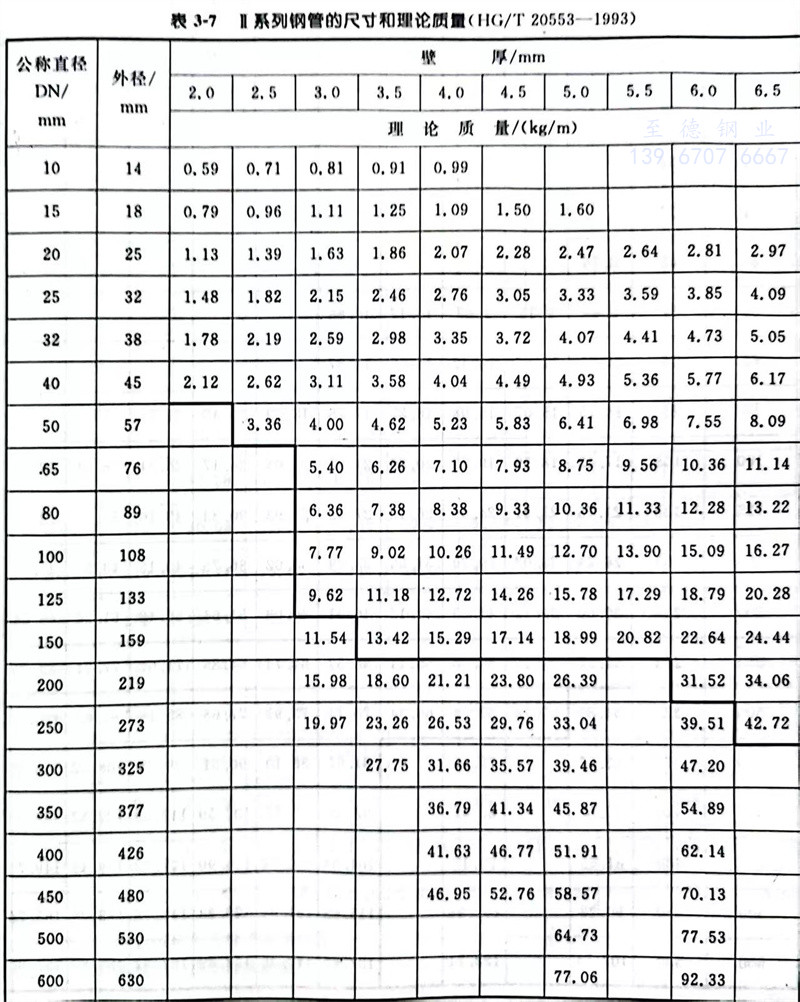

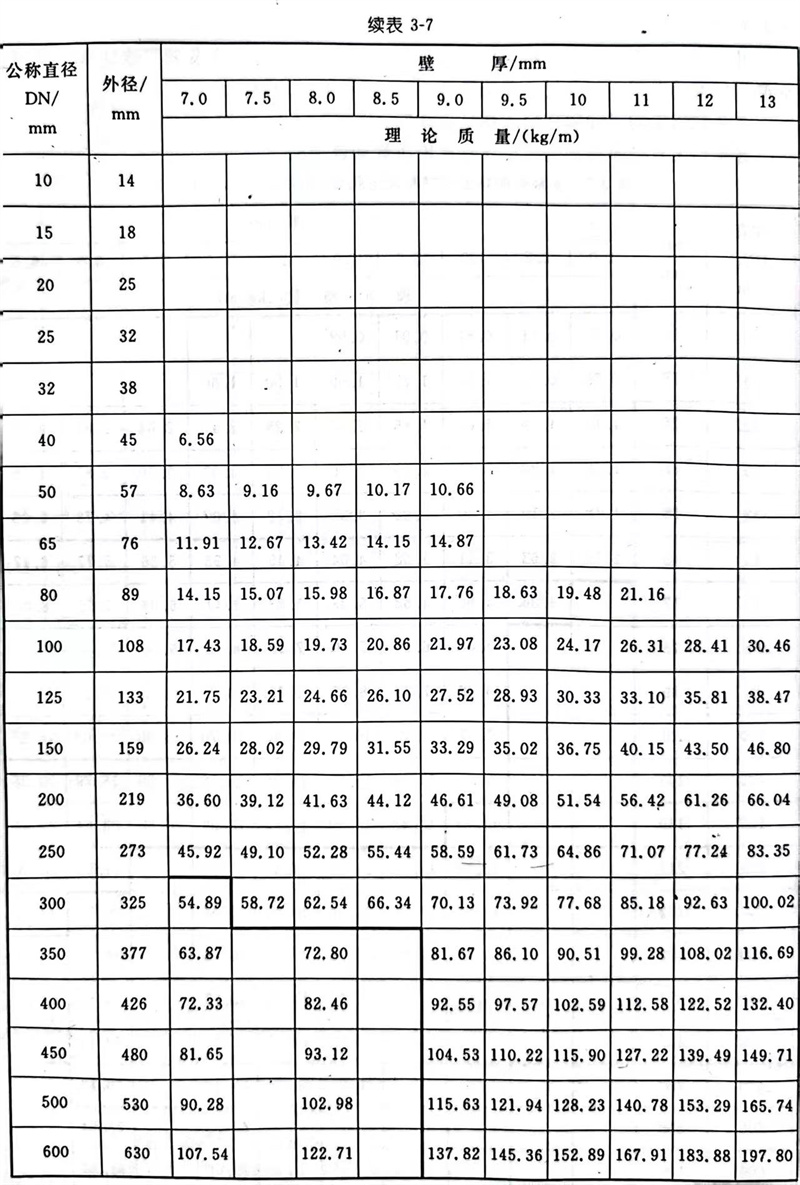

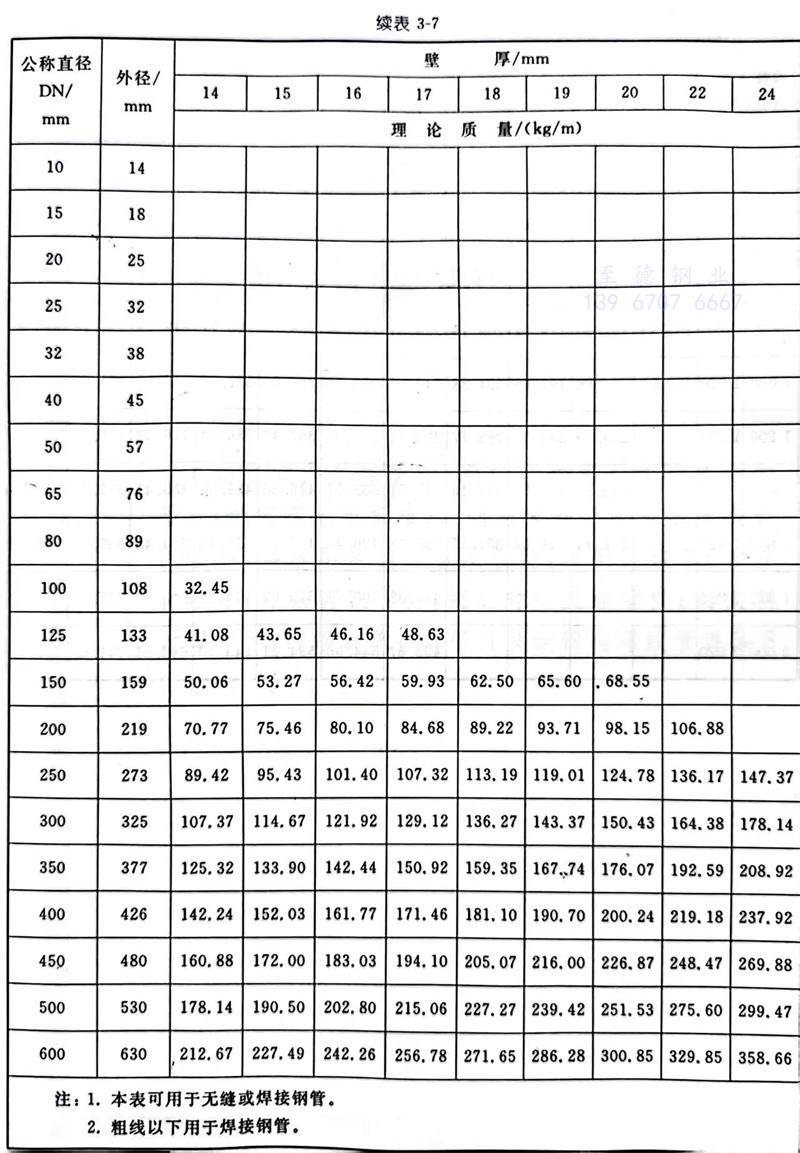

Ⅱ系列鋼管的尺寸和理論質量見表3-7。

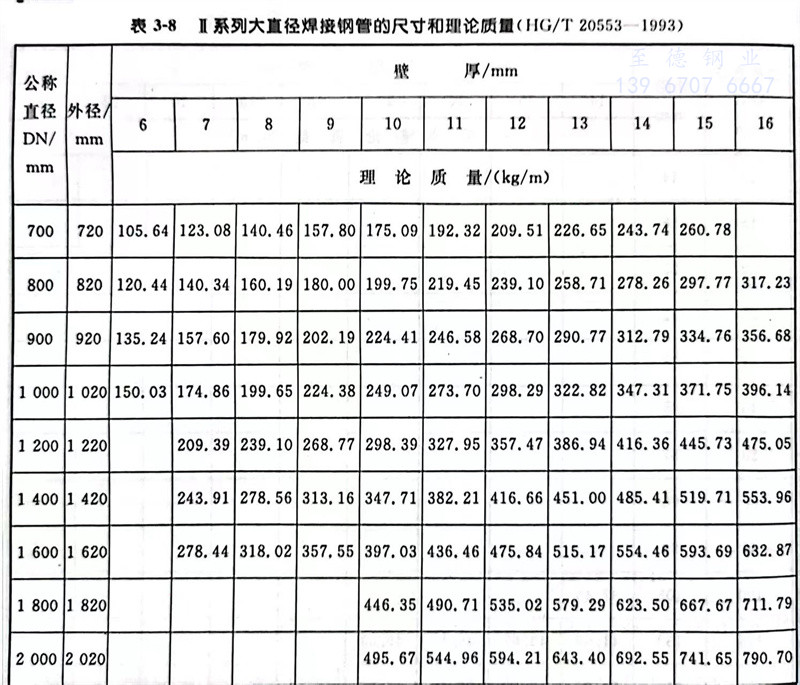

Ⅱ系列大直徑焊接鋼管的尺寸和理論質量見表3-8。
