1. 管及管件的外徑偏差


  管及管件插口端外徑DE的正偏差為＋1mm，適用于所有壁厚級別管，也適用于帶插口的管件，負偏差和接口類型有關，見6.2.1條。


  管與管件插口不圓度應為：


    DN40～DN200，在DE公差范圍內；


    DN250～DN600，不超過DE的1％；


    大于DN600，不超過DE的2％。


2. 管子內徑偏差

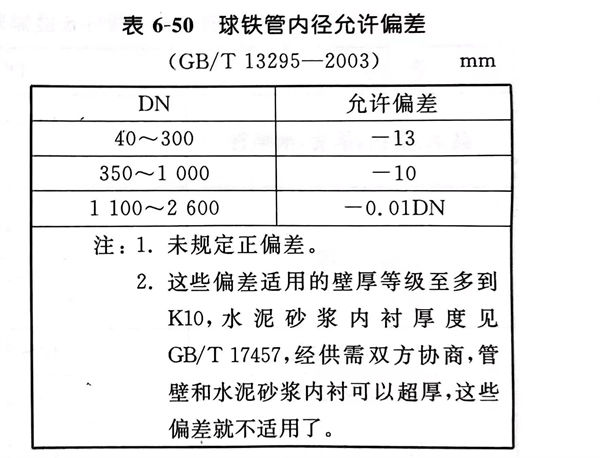

  球鐵管內徑（單位為mm）相當于公稱口徑DN，其允許偏差見表6-50。




3. 承口內徑、插口外徑允許偏差


  T型接口應符合表6-2的規定，K型接口應符合表6-3的規定，NII型接口應符合表6-4的規定，SII型接口應符合表6-5的規定。

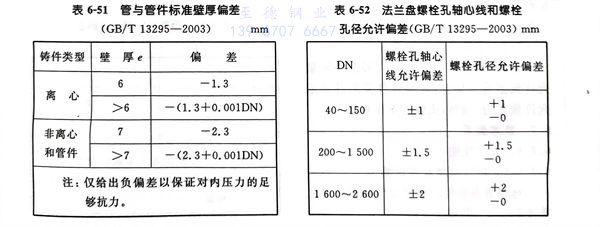

4. 管與管件標準壁厚偏差見表6-51。




5. 承口法蘭盤厚度及孔徑偏差


  法蘭盤厚度偏差為士（2＋0.05A）mm，


  其法蘭盤上螺栓孔徑允許偏差及法蘭盤螺差見表6-52。


6. 長度偏差

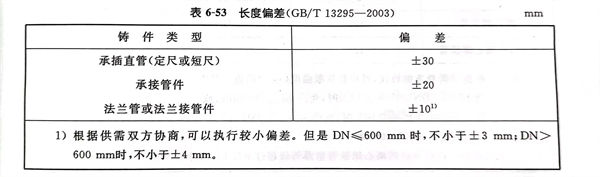

  a. 長度偏差見表 6-53

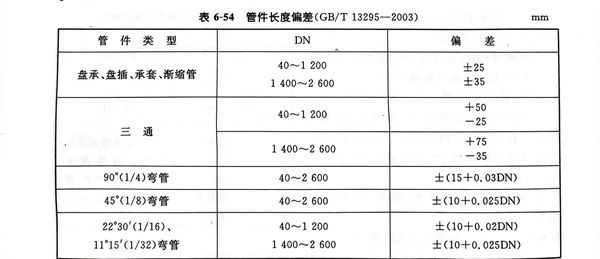

  b. 管件長度偏差見表 6-54




  c. 承口深度偏差


    T型承口的深度偏差為±3mm，K型、NⅡ型和SⅡ型承口的深度偏差為 ±5mm 。


7. 質量偏差

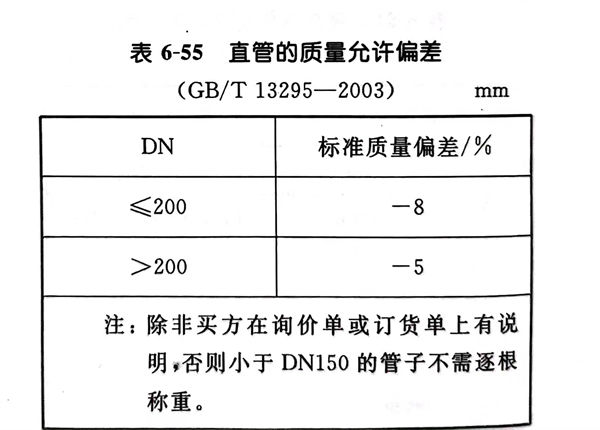

  a. 直管的質量允許偏差見表6-55。




  b. 管件及附件的偏差


 彎管、帶支管的管件及異形管件質量允許偏差為-12％，其余管件及附件質量允許偏差為-8％，正偏差不作要求。
