浙江至德鋼業有限公司專業生產各種牌號不銹鋼壓力管道，下面為您介紹各國各系列壓力管道的壓力等級標準：


一、公稱壓力（Nominal Pressure） PN


  管道組成件的公稱壓力是指與其機械強度有關的設計給定壓力，它一般表示管道組成件在規定溫度下的最大許用壓力。目前，國內外管道組成件的公稱壓力已經標準化，各國管道元件公稱壓力雖然不同，但基本上可分為兩個系列，即美洲系列和歐洲系列。


二、以ASME B16.5為代表的美洲系列

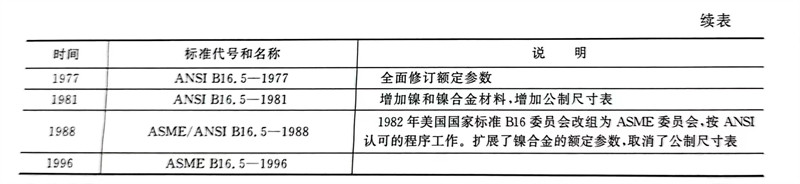

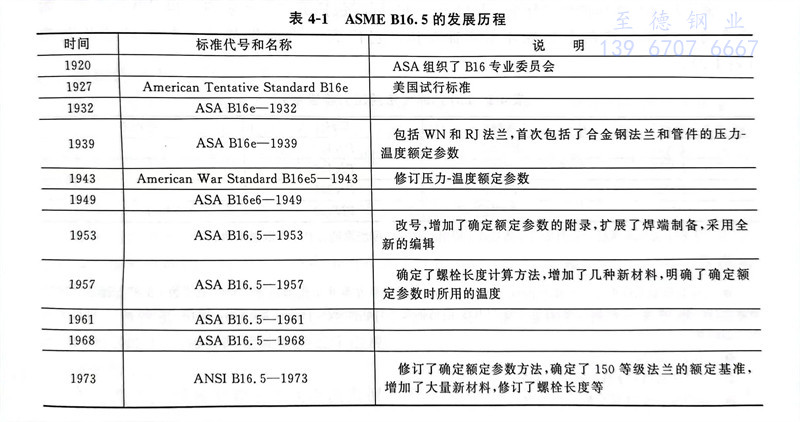

  美國ASMEB16.5《管法蘭和法蘭管件》是一套在世界上通用的、系統性較強、內容涉及墊片、螺栓及管子的完整的管法蘭標準（表4-1）。其公稱直徑為NPS1／2～24，其適用的不銹鋼管外徑尺寸應符合 ASME B36.10M。該標準從1927年經美國標準協會（ASA）批準為美國試行標準B16e以來，已經先后進行了十多次修訂。1981年增加了公制尺寸，稱為ANSIB16.5，但在1988年版中取消了公制尺寸，稱為ASME／ANSI B16.5,1996年開始稱為ASME B16.5，一直沿用到現在的最新版本。


  ASME B16.5公稱壓力分級（英制）：150、300、400、600、900、1500、2500(psi同一公稱壓力管道元件在不同溫度下的最大許用壓力值可由相關標準的壓力-溫度參數表查出。


  這種壓力等級系列在美國、日本等國家得到廣泛應用。



三、以DIN 2401為代表的歐洲系列


  德國標準DIN 2401《壓力和溫度說明、概念、公稱壓力等級》規定的公稱壓力等級如下（bar?）：1、1.6、（2）?、2.5、（3.2）、4、（5）、6、（8）、10、（12.5）、16、（20）、25、(32)、40、(  50)、63°、(80)、100、(125)、160、(200)、250、(315)、400、(500)、630、(700)、(800)、1000、(1250)、1600、(2000)、2500、4000、6300。


  在DIN 2401 壓力等級系列標準中，規定公稱壓力為200℃時的最大許用工作壓力。


  此壓力等級系列標準在蘇聯及東歐影響較大，我國JB、HG法蘭標準的公稱壓力等級也與此壓力等級標準相同。



四、ISO公稱壓力等級標準


  上述美洲系列和歐洲系列兩個壓力等級標準在世界不同區域均有很大的影響，目前還無法統一成一個標準。國際化標準組織考慮到此現狀，制定了相應的標準，此標準實際上是一個折中的標準。它將上述兩個標準的主要壓力等級分別列在兩個系列中。

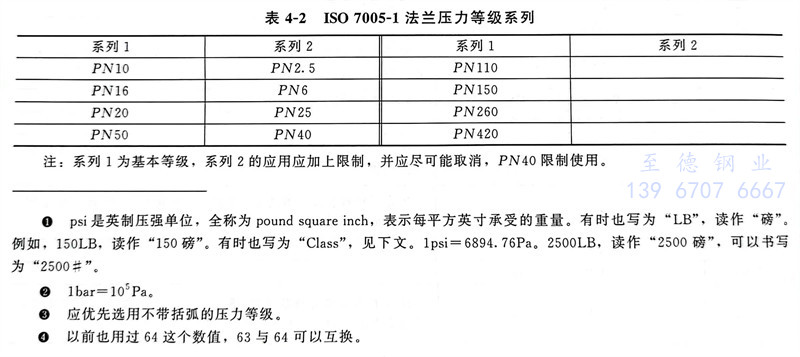

  國際標準化組織的法蘭標準（ISO 7005-1）同時包括了“美洲系列”和“歐洲系列”兩個系列，以期與這兩個標準體系都能配伍，它代表了當前世界法蘭標準的應用趨勢（表4-2）。


  上述兩個系列中的PN2.5、PN6、PN10、PN16、PN25、PN40共六個等級屬“歐洲系列”。而PN20（相當于Class150）、PN50（相當于 Class300）、PN110（相當于Class600）、PN150、PN260（相當于Class1500）、PN420（相當于Class 2500）共六個等級屬于“美洲系列”，兩者在結構尺寸和密封面尺寸上是不能互換的。





五、日本的壓力等級標準


  日本的JIS B2201標準自成體系，既不屬于“美式”，也不屬于“歐式”。該標準包括的公稱壓力等級共八個，對應的溫度-壓力等級見表4-3。

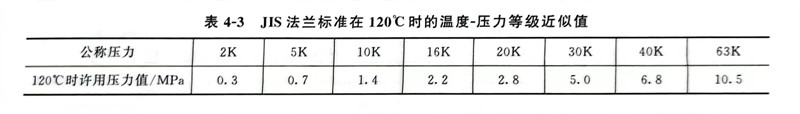

  表4-3 JIS法蘭標準在120℃時的溫度-壓力等級近似值


 JIS應用標準體系與ASME和DIN等都不能配套使用。為了彌補這個缺陷，日本石油學會編制了一套JPI標準，它基本上等效采用了ASME／API應用標準體系，故它能與ASME互換。




六、英國、法國的壓力等級標準


  英國采用的壓力等級標準為兩類，相應的法蘭標準也分為兩類：其一是以BS1560為代表的法蘭標準，它基本上等同采用了ASME標準，其結構形式和密封面形式同ASMEB16.5；其二是以BS4504為代表的法蘭標準，它基本上等同采用了DIN標準，其結構形式和密封面形式同DIN 2500。


  相應的管子尺寸標準有兩類：其一是以BS1600為代表的管子、管件標準，它基本上等同采用了ASME標準，其直徑范圍和壁厚分級同ASME B36.10／B36.19；其二是以BS3600為代表的管子、管件標準，它基本上等同采用了ISO標準，其直徑范圍和壁厚分級同ISO 4200。


  法國和英國采用的壓力等級標準類似。
