點(diǎn)腐蝕是金屬表面局部區(qū)域的腐蝕破壞,首先形成腐蝕坑,然后向內(nèi)部發(fā)展,甚至貫穿整個(gè)截面。點(diǎn)腐蝕是不銹鋼常見的腐蝕破壞類型之一,它是因?yàn)樵诮橘|(zhì)的作用下,由于破壞表面均勻性的一些缺陷,如夾雜物、貧鉻區(qū)、晶界、位錯在表面的露頭等,使鈍化膜在這些地方較為脆弱,從而使其局部遭到破壞。在含有氯離子(Cl-)的介質(zhì)中,最容易發(fā)生不銹鋼的點(diǎn)腐蝕,如FeCl3,就是影響最大的介質(zhì)之一。
目前,提高不銹鋼抗點(diǎn)蝕能力的途徑有如下幾種:
①. 以Mo、Mn、Si、V或稀土元素合金化,能有效地提高抗點(diǎn)腐蝕的能力;
②. 減少不銹鋼中的夾雜物、晶界沉淀物,使晶粒不至于過細(xì)等;
③. 減少介質(zhì)中的氯離子(Cl-)含量及氧的含量,加入緩蝕劑(如CN-、NO-3、SO2-4等)、降低介質(zhì)溫度等也可以提高不銹鋼抗點(diǎn)蝕能力;
④. 盡量不冷加工,以減少位錯露頭處發(fā)生的點(diǎn)蝕。
所有這些措施,都可在一定程度上提高鋼的抗點(diǎn)蝕能力。
點(diǎn)腐蝕是不銹鋼的鈍化薄膜被破壞后,只集中在特定的場所而產(chǎn)生的孔狀的腐蝕。點(diǎn)腐蝕易發(fā)生在含有氯離子(Cl-)的環(huán)境中。

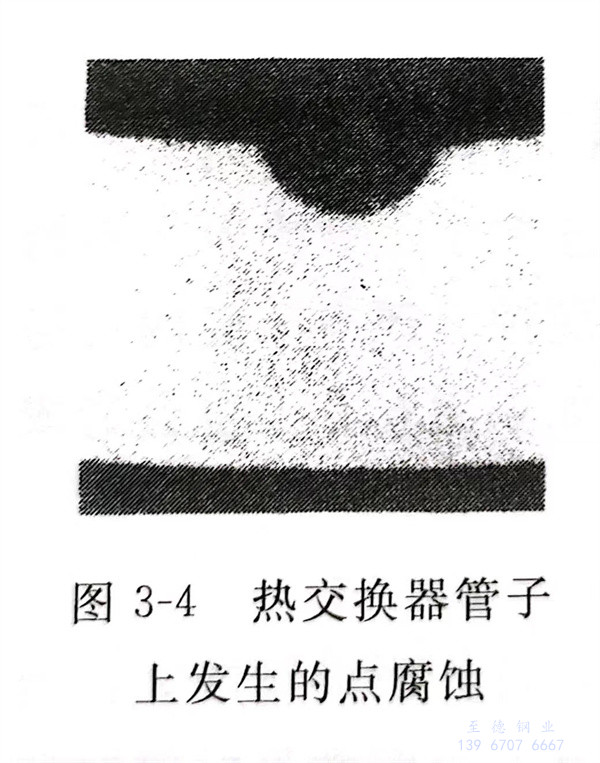

不銹鋼的耐腐蝕性主要是依靠表面鈍化薄膜的作用,如果這個(gè)“膜”的破壞是集中在某個(gè)特定部位,產(chǎn)生腐蝕孔,而其他部分還保持鈍化狀況的腐蝕被稱作點(diǎn)腐蝕。熱交換器管子上所發(fā)生的點(diǎn)腐蝕如圖3-4所示。
在不銹鋼表面附著物的下面或結(jié)構(gòu)上的間隙部位會有選擇性的腐蝕,將這種腐蝕稱為間隙腐蝕。這類腐蝕都是在含有氯離子(Cl-)的環(huán)境中發(fā)生的。
如法蘭盤等結(jié)構(gòu)引起的縫隙腐蝕,易發(fā)生在含有氯離子(Cl-)的環(huán)境中。
為防止點(diǎn)腐蝕或間隙腐蝕,如果將金屬的電位設(shè)定在比點(diǎn)腐蝕發(fā)生電位低的電位上,理論上講是可能的,但因附著物和在構(gòu)造上間隙存在的場合下,實(shí)際控制是很難的。因此,還是要從實(shí)際環(huán)境和構(gòu)造的具體情況進(jìn)行考慮。表3-8所列出的防止措施,對預(yù)防點(diǎn)腐蝕及縫隙腐蝕是非常必要和可行的。

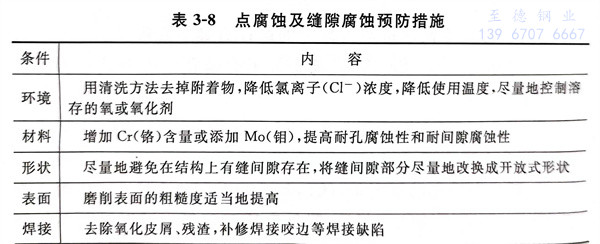

表3-8 點(diǎn)腐蝕及縫隙腐蝕預(yù)防措施
