1. 人孔

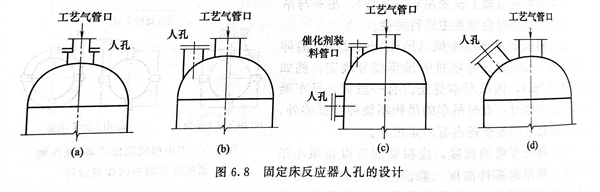

  下面以固定床反應器為例進行介紹。固定床反應器頂部通常需要設置人孔，用于催化劑裝填和內件檢修，人孔大小一般為DN500～V600。人孔設計形式主要有四種，見圖6.8。N500~DN6

    ①. 當工藝氣管口比人孔直徑小三級或三級以上時，通常采用圖6.8（a）所示形式的人孔，將人孔與工藝氣管口合用一個管口。該設計方式通常需要在工藝氣管線上靠近人孔處設置可拆卸短管，同時，與可拆卸短管相連的管道應考慮設承重支架，在反應器人孔打開時支撐進口管道。

    ②. 當工藝氣管口與人孔直徑相當或比人孔直徑大時，需要單獨設置人孔，常見的設計形式有圖6.8（b）和兩種。圖6.8（b）所示形式人孔受力較好、制造較容易，但催化劑裝填較困難。圖6.8（c）所示形式人孔受力不好、制造較困難，但催化劑裝填較容易。

    ③. 圖6.8（d）所示形式人孔設置在反應器側面，在頂部設置專門的催化劑裝料口，該形式很少采用。

2. 人孔平臺

   圖6.8（a）～（c）所示三種形式人孔，只需要在反應器頂部設置一層平臺即可滿足催化劑裝填等操作要求，而圖6.8（d）所示形式人孔，除了要在反應器頂部設置一層平臺，在人孔上方還需要再設置一層平臺。
