不銹鋼管道材料等級中管道的連接形式，應根據工藝物料特性和工藝要求確定。

  1. 由于管法蘭處容易泄漏，對于高溫、高壓管道除必須用法蘭連接外，其他應避免用法蘭連接。焊接連接的不銹鋼管道是保證管道無滲漏的最佳、最經濟的方法。對焊連接適用于公稱直徑≥DN50的管道連接。≤DN40的管道一般用承插焊連接或管螺紋連接，但下列情況除外：

    ①. 壁厚大于等于Sch160的小口徑不銹鋼管道；

    ②. 有縫隙腐蝕敏感介質存在的小口徑不銹鋼管道；

    ③. 潤滑油系統的小口徑不銹鋼管道。

  不銹鋼管道與設備、容器閥門等相連接或需要定期拆卸清掃、檢修時，才用法蘭連接。法蘭連接不僅易泄漏且價格較高。對焊連接、承插焊接、管螺紋連接三者的比較，見表4.6.2。

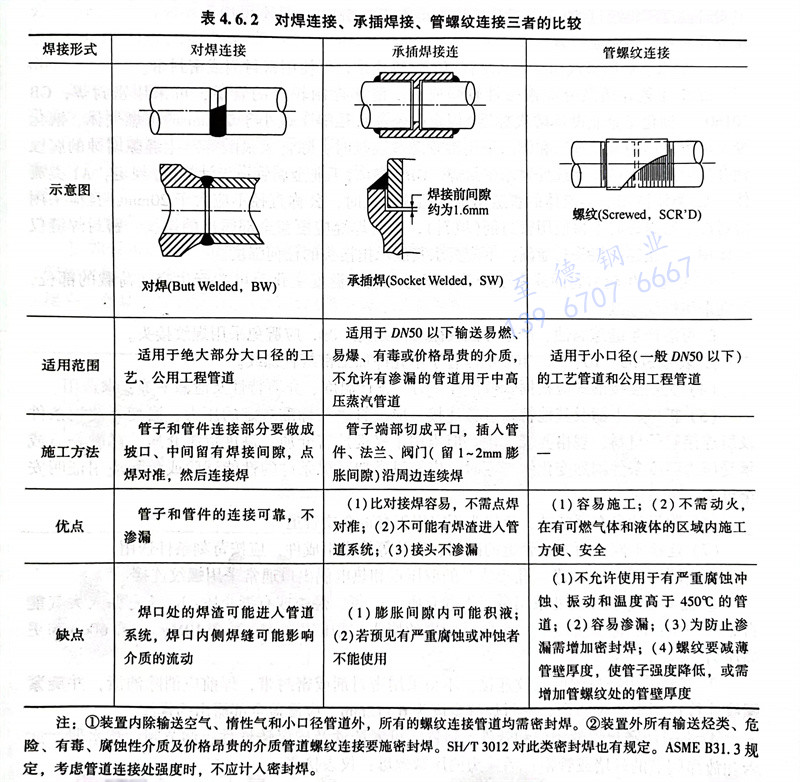

 表4.6.2 對焊連接、承插焊接、管螺紋連接三者的比較

   注：①. 裝置內除輸送空氣、惰性氣和小口徑管道外，所有的螺紋連接管道均需密封焊。

       ②. 裝置外所有輸送烴類、危險、有毒、腐蝕性介質及價格昂貴的介質管道螺紋連接要施密封焊。SH／T 3012對此類密封焊也有規定。ASME B31.3規定，考慮管道連接處強度時，不應計入密封焊。

 2. 除安裝、維護、檢修必須拆卸處外（如與閥門、儀表、設備等需要用法蘭或螺紋連接者外），不銹鋼管道應采用焊接連接，并應符合下列規定：

  ①. 公稱直徑小于或等于40mm的不銹鋼管道，宜采用承插焊連接，承插焊連接不應用于可能發生縫隙腐蝕介質的管道；產生縫隙的腐蝕性介質有HF、HCl等介質。公稱直徑等于或大于50mm的不銹鋼管道宜采用對焊連接。

  ②. 除鍍鋅管道外，螺紋連接宜用于公稱直徑小于或等于40mm的管道，并應符合下列規定：

     a. 管螺紋應符合現行GB／T 12716《60°密封管螺紋》或GB／T 7306.1《55°密封管螺紋 第1部分圓柱內螺紋與圓錐外螺紋》和GB／T 7306.2《55°密封管螺紋第2部分圓錐內螺紋與圓錐外螺紋》的規定。

     b. 螺紋連接的內外管螺紋應采用錐管螺紋。當采用圓錐外螺紋與圓柱內螺紋配合時，其設計溫度不得超過150℃，設計壓力不得大于0.5MPa，且不得用于毒性程度為高度、極度介質及可燃性介質管道。

     c. 對水、低壓蒸汽和空氣系統管道的螺紋連接，可使用密封劑或密封帶。

     d. 對工藝介質及介質滲透性較強或?qū)π孤┞士刂戚^嚴的管道，可采用密封焊；GB50160《石油化工企業設計防火標準》規定，公稱直徑等于或小于25mm的可燃氣體、液化烴、可燃液體的金屬管道和閥門采用錐管螺紋連接時，除含氫氟酸等產生縫隙腐蝕的腐蝕性介質管道外，應在螺紋處采用密封焊。GB 50316《工業金屬管道設計規范》規定，A1類流體、A2類流體和B類流體的管道用錐管螺紋連接時，公稱直徑不應大于20mm，且應采用密封焊。密封焊時不得使用密封劑（填料），密封焊縫應覆蓋全部露出的螺紋。密封焊縫僅可以用于防止螺紋接頭的泄漏，不應要求其能承擔接頭的任何強度。

     e. 可能發生應力腐蝕或由于振動、壓力脈動及溫度變化等可能產生交變荷載的部位，不宜采用螺紋連接。

     f. 可能產生縫隙腐蝕、嚴重沖蝕或循環荷載的工況，應避免采用螺紋接頭。

    g. 表號Sch5、10、5S、10S壁厚管子不允許加工密封管螺紋。

 3. 法蘭連接形式應根據管道設計壓力、設計溫度、介質特性及泄漏率等要求選用。

 4. 擴口、卡箍及其他特種管道連接，應按管接頭標準規定的壓力、溫度等使用條件及所連接管子材料、規格要求選用。但當用于極度危害介質、高度危害介質、可燃介質或承受壓力溫度條件劇烈變化的管道時，應經過類似工況條件的性能試驗或?qū)嶋H使用證明安全可靠方可采用。

 5. 除設計另有規定外，活接頭不宜用于有毒介質管道。

 6. 連接不同壓力等級不銹鋼管道的閥門、法蘭等管道組成件，應按苛刻條件選用。

   ①. 堵頭、放空、放凈、孔板法蘭的取壓點和熱電偶出口通常采用螺紋連接。

   ②. 需要在螺紋連接處采用密封焊的介質：a.氫、烴類或有毒介質；b.所有漏入大氣能自燃的介質；c．保溫管線上的水壓試驗用的堵頭（試壓后）；d．所有10MPa（CL．600）和更高壓力等級的管道。

   ③. 需要采用密封焊的螺紋連接，不得采用密封劑或密封帶，焊前應消除油漬，并旋緊螺紋連接達到全螺紋嚙合，密封焊縫寬度為2mm，應覆蓋全部露出的螺紋。

   ④. 不采用密封焊的閥門和管件：鑄鐵、可鍛鑄鐵及球墨鑄鐵件；調節閥；疏水器；放空和放凈閥上的絲堵或管帽；活接頭的壓緊螺母；儀表接頭。

   ⑤. 不采用密封焊的螺紋連接，在安裝時要使用聚四氟乙烯密封帶。

   ⑥. 不應采用活接頭的工況：a..PN≥10.0MPaPa的管道；b．所有設計溫度高于200℃的物料管道；c．H2和液態烴類管道。

   ⑦. 支管連接，所有連接到其他管道上的管子，包括放空、放凈及儀表接口等均為支管連接。a.當主管尺寸DDN≤40(1//2")時，支管連接應采用三通管件。b．當主管尺寸DN≥50（2”）時，支管的連接形式可采用開孔焊、開孔補強焊、對焊三通等。

7. 對焊管件

   ①. 通常用于DN≥50mmm的管道，廣泛應用于石油化工裝置中的易燃、可燃介質，以及較高溫度-壓力參數的其他介質管道。對焊管件比其他連接形式的管件連接可靠、施工方便、價格便宜、沒有泄漏點。不銹鋼管件的壁厚等級用管子表號表示，常用的管子表號為Sch40、Sch80，選用對焊管件時，管件的管子表號應和與其連接的管子表號相同，即管件與管子等強度（而不是等壁厚），只是管件端部的壁厚與管子的壁厚相同。我國鋼制對焊管件的國家標準GB／T 12459、SH 3408 基本與ASME B16.9、ASME B16.28、JIS、JPI-7S、JPI-7S-1相同。

  ②. 常用的對焊管件包括彎頭、三通、異徑管（大小頭）和管帽，前三項大多采用無縫鋼管或焊接鋼管通過推制、拉拔、擠壓而成，后者多采用鋼板沖壓而成。

   ③. 它們通過公稱壁厚等級（管子表號或壁厚值）來實現與管子等強度，至于其局部應力集中的補強，是制造廠應解決的事情。制造廠應對焊管件的強度進行設計，并通過驗證試驗法進行驗證。

8. 承插焊管件

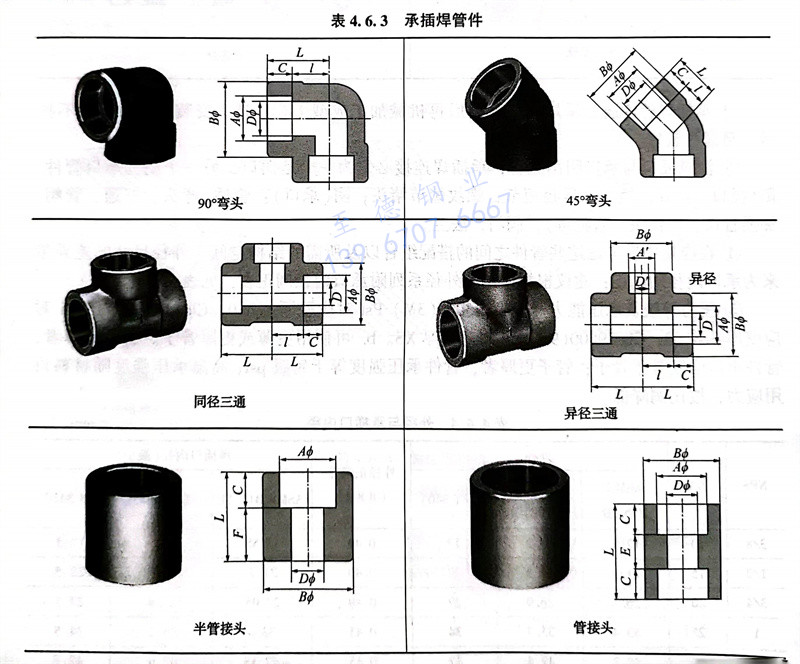

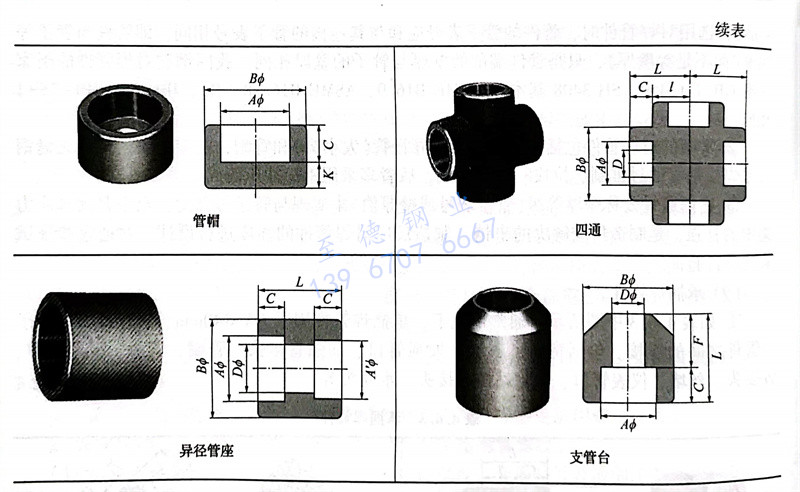

   ①. 如表4.6.3中圖所示。通常情況下，承插焊管件用于DN≤40mmm、管壁較薄的管子和管件之間的連接。包括彎頭、三通、加強管口、加強管接頭、管帽、管箍、異徑短節、活接頭、絲堵、儀表管口、軟管站快速接頭、水噴頭等。

  ②. 承插焊管件通常采用模壓鍛造后再機械加工成型工藝制造。安裝施工方便，不拍片，可靠性較好。

   ③. 注意插口與承口陰陽配合，承插焊連接必定為一個是插口，另一個則為承口管件。陽（插口）：管，短管，異徑短節，螺紋短節堵頭；陰（承口）：管件（彎頭、三通、管帽、加強管口、活接頭、管箍等），閥門，法蘭。

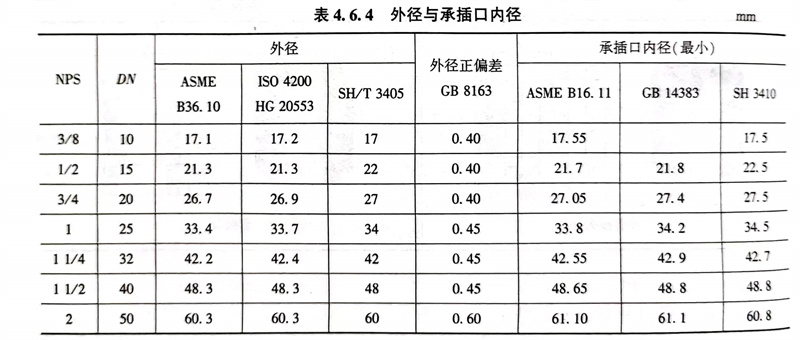

   ④. 在應用中應考慮這些管件之間的搭配組合以及所需的結構空間。外徑尺寸的差異帶來為承口內徑的調正；建議根據采用的外徑系列附承口內徑調正表，見表4.6.4。

   ⑤. 壓力等級及承壓能力。a．Class3000（3M）Psi對應壁厚 Sch80，Class6000（6M）Psi對應壁厚Sch160，Class9000（9M）Psi對應壁厚XS。b．可使用更薄或更厚管子。管子更薄者，管件承壓強度等于管子；管子更厚者，管件承壓強度等于磅級psi；高溫承壓強度隨材料許用應力，按比例降低。

9. 螺紋管件

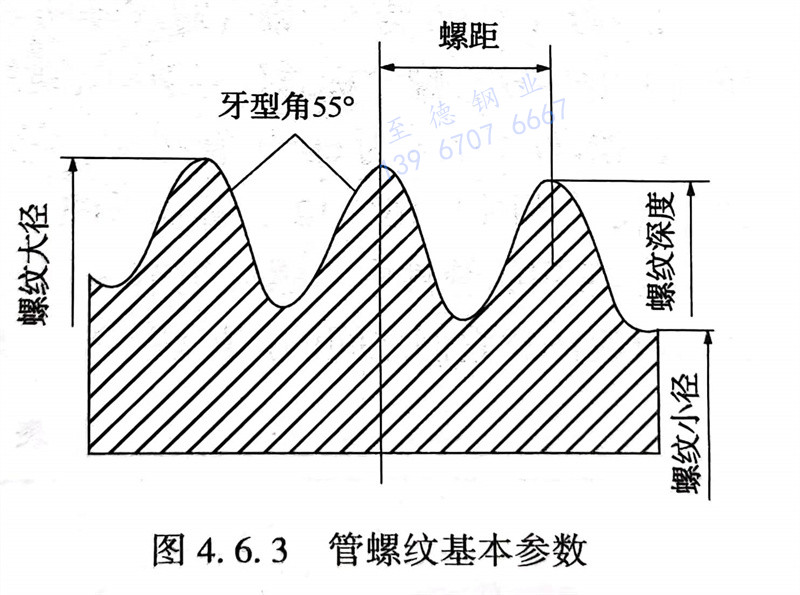

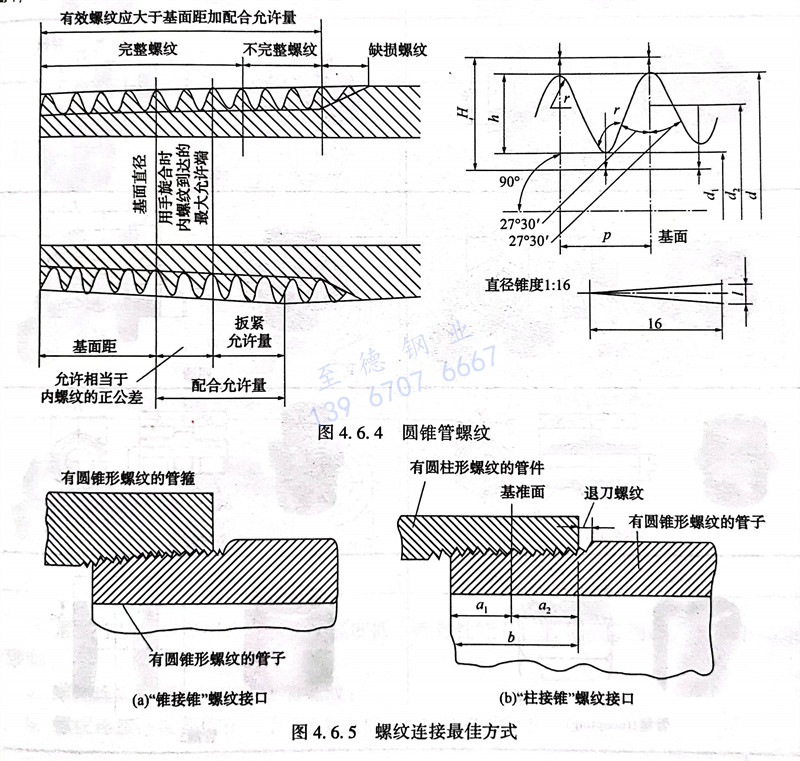

   ①. 常用材料有鍛鋼、鑄鋼、鑄鐵、可鍛鑄鐵，石油化工裝置的工藝管道大多選用鍛鋼制錐管螺紋管件。常用鍛鋼制螺紋管件的標準有HG/T 21632、GB/T 14626、GB/T 19326、ASMEB16.1、GB／T 3287、MSS SP83《活接頭》、MSSSP97《支管臺》、MSS SP95《異徑短管及管堵》、GB／T 8464《水暖內螺紋》、API 602《小口徑閘閥》。螺紋連接也多用于DN≤40的管子及其元件之間的連接。常用于不宜焊接或需要可拆卸的場合。螺紋連接件有陽螺紋（male screw）和陰螺紋（femalescrew）之分。管螺紋分圓錐管螺紋和圓柱管螺紋兩種，管螺紋如圖4.6.3、圖4.6.4所示，在管連接中常被采用。如一般把管件、設備加工成圓柱形內螺紋，把管子加工成圓錐形外螺紋，除安裝方便外且密封性能好，可鍛鑄鐵管件大都采用錐形內螺紋，它與管子圓錐形外螺紋連接，效果極佳。管連接中的“錐接錐”螺紋接口和“柱接錐”螺紋接口如圖4.6.5所示。

   ②. 常用的錐管螺紋可分為55°管螺紋（多用于歐洲）和60°錐管螺紋（多用于美國）。

     a. ISO 7／1為55°錐管螺紋，日本標準同時包含55°錐管螺紋和60°錐管螺紋兩種。

     b. GB／T 7306為55°錐管螺紋等同采用ISO 7／1，螺紋錐度為1：16，牙型角55°，尺寸范圍1／16＂～6”，螺紋標志代號R（圓錐外螺紋），Rc（圓錐內螺紋）。

     c. GB／T 12716為60°錐管螺紋，等同采用ASME 1.20.1，螺紋錐度為1：16，牙型角60°，尺寸范圍1／16＂～12”，標識NPT，兩種圓錐管螺紋不能互換。

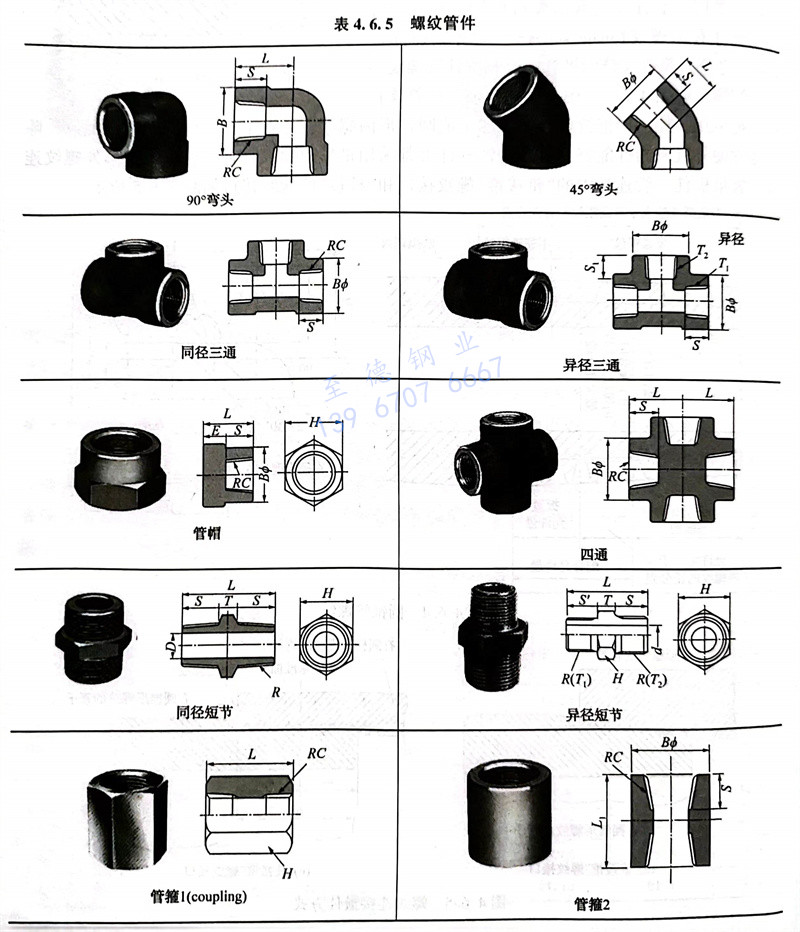

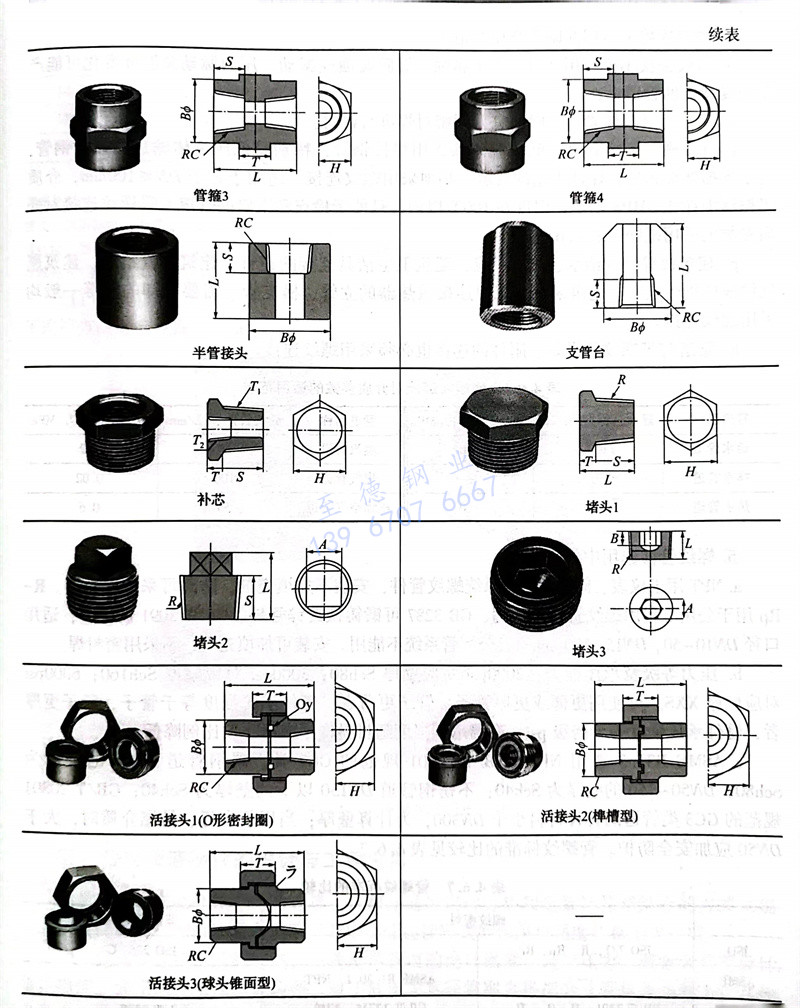

   ③. 常用的不銹鋼管件中，螺紋短節為陽螺紋，而彎頭、三通、管帽、活接頭等多為陰螺紋，使用時應注意它們之間的搭配和組合。螺紋管件見表4.6.5。

   ④. 螺紋連接與焊接相比，其接頭強度低，密封性能差，因此其使用時，常受下列條件的限制：

     a. 螺紋連接的管件應采用錐管螺紋；

     b. 螺紋連接不推薦用在大于200℃及低于-45℃的溫度下；

     c. 螺紋連接不得用在劇毒介質管道上；

     d. 螺紋連接不推薦用在可能發生腐蝕、縫隙腐蝕或振動、壓力脈動及溫度變化可能產生交變載荷的管道上；

     e. 用于可燃氣體管道上時，宜采用密封焊進行密封；

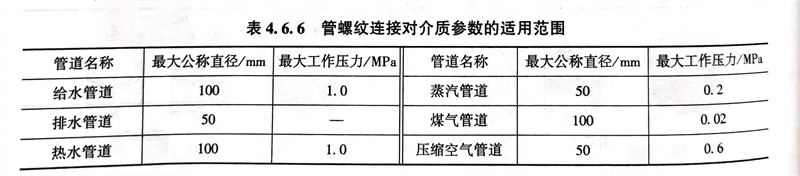

     f. 管道螺紋連接適用于低壓流體輸送用焊接鋼管，特別是低壓流體輸送用鍍鋅鋼管，N≤100mmmm，介質為了不損壞鍍鋅層，保證工藝的要求，必須采用螺紋連接。適用于管子DN≤1工作壓力在1.0MPa以下，溫度在100℃以內，且便于檢查和維修的管道。管螺紋連接對介質參數的適用范圍見表4.6.6。

     g. 建筑鍍鋅鋼管給水、熱水供應，建筑衛生潔具連接的鋼管，建筑銅管給水，建筑燃氣供應的鋼管連接，建筑采暖系統中連接散熱器的立管、橫支管，需要拆卸的管等一般均采用螺紋連接。

     h. 管道與帶螺紋的設備、附件的連接也必須采用螺紋連接。

   ⑤. 螺紋管件選用中的問題。

     a. NPT用于儀表、閥門、工藝系統螺紋管件，安裝不加填充劑，防漏可采用密封焊。R-Rp用于公用工程用螺紋管件和閥門、GB 3287可鍛鑄鐵鍍鋅管件、GB/T 3091鍍鋅管，適用口徑DN10～50，DN15～150（max）；公制管系統不能用。安裝可加填充劑，不采用密封焊。

     b. 壓力等級及承壓能力：2000psi對應壁厚 Sch80；3000psi 對應壁厚 Sch160；6000psi對應壁厚XXS?？墒褂酶』蚋窆茏樱汗茏痈≌?，管件承壓強度等于管子，管子更厚者，管件承壓強度等于磅級psi，高溫承壓強度隨材料許用應力，按比例降低。

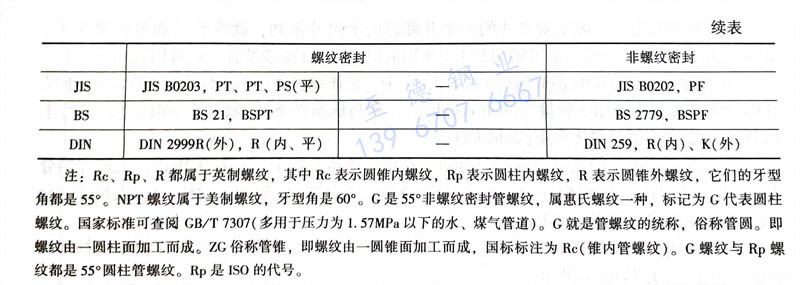

     c. ASME B31.3 選用NPT，GB／T 20801 規范的GC2類，碳鋼管道DN40的壁厚為Sch80，DN50～150的壁厚為Sch40；不銹鋼管道DN150以下的壁厚為Sch40；GB／T 20801規范的GC3類管道的各種材料小于DN300，為計算壁厚；當用于有毒、易燃介質時，大于DN50應加安全防護。管螺紋標準的比較見表4.6.7。

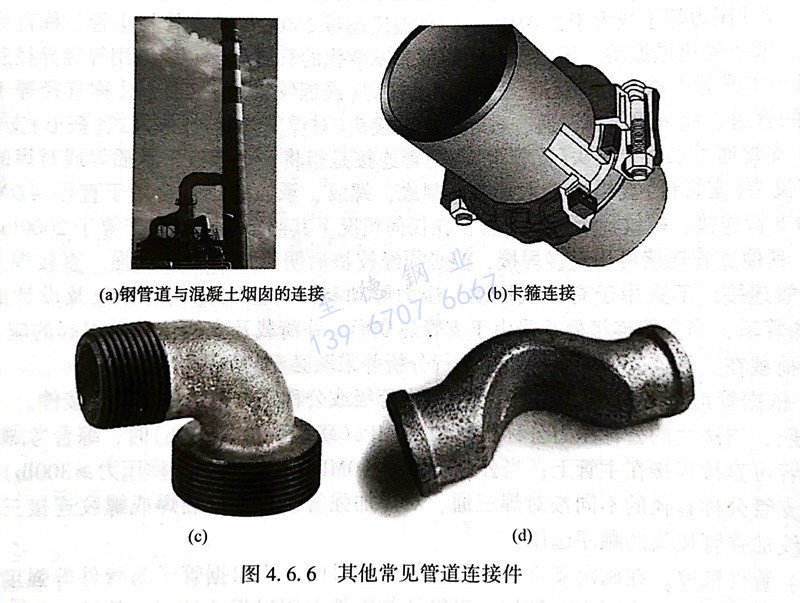

 10. 不銹鋼管道連接方法還有：法蘭連接、溝槽連接、熱熔連接、卡套連接、卡箍連接、卡壓連接方法等。見圖4.6.6。
