單柱型鋼支架常常代替平（彎）管支托用于小直徑（DN≤40mm)管道的承重。所用型鋼一般為角鋼，并與管卡配合使用。由于管卡不利于管道的熱位移（尤其是管子隔熱時更是如此），故此類支架不適用于管子有較大位移的場合。

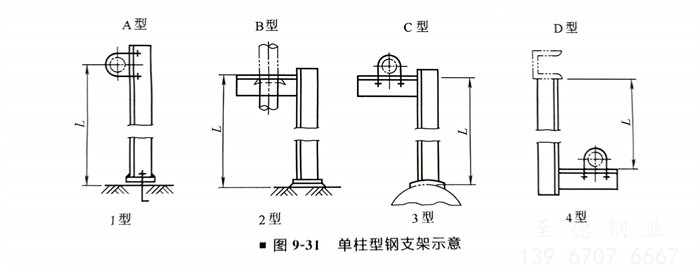

  常用的單柱型鋼支架形式如圖9-31所示。該支架形式也可為組合形式。圖9-31中共給出了A、B、C、D四種支承形式，同時給出了1、2、3、4四種生根形式，兩者組合可得到16種支架形式。它們各自的適用場合如下。

  A、C、D型支承形式均適用于平管的支承。其中A型常用于生根點距管子較近的情況，C型和D型常用于生根點距管子較遠的場合。C型和D型的區別在于前者用于上支場合，后者用于下吊場合；B型支承形式用于豎管的支承。

  1 型生根形式適用于地面情況，此時無需向有關專業提出條件，用膨脹螺栓固定即可；2型用于平臺生根情況，此時應酌情向有關專業提出荷載條件，以便設置承重梁；3型用于在設備上生根的情況，其中，增設墊板的目的是使質量較差的支架材料不會影響到設備材料，此時墊板材料應與設備同材質，該形式限用于設備允許現場焊接的情況；4型用于生根在建筑物梁柱上的情況，此時一般不必向有關專業提出條件。

  單柱型鋼支架的最大支承高度L一般不宜超過1200mm，最大承載視采用的型鋼規格而定，最大不超過4500N（對L75mm×75rm×75mm×6mmmm角鋼）。
