國內(nèi)外大量采用二氧化碳汽提工藝來生產(chǎn)尿素（一種高效化肥）。一般是在高壓（140～250atm，1atm＝101325Pa）和溫度180～210℃條件下，由二氧化碳與氨合成。在高溫、高壓下，尿素生產(chǎn)過程中的中間反應(yīng)物-氨基甲酸銨（尿素甲銨液）等，對不銹鋼有強(qiáng)烈的腐蝕性-破壞不銹鋼的鈍化膜并有去鈍化作用。在缺氧的條件下，00Cr17Ni14Mo2（316L）的腐蝕率可高達(dá)50mm/a，但若向尿素中加氧，由于可使不銹鋼鈍化，從而使00Cr17Ni14Mo2不銹鋼在尿素生產(chǎn)裝置上的應(yīng)用成為了可能。但使用后發(fā)現(xiàn)普通00Cr17Ni14Mo2耐蝕性尚不足，隨后開發(fā)了專用于尿素生產(chǎn)的尿素級不銹鋼（316UG）。

  316UG要求鋼中鉻量要≥18％，由于C、S、P等元素和殘余δ-鐵素體的有害作用，要求C含量≤0.02％，P和S 含量≤0.015％，δ-鐵素體≤0.6％。為保證δ鐵素，鋼中鎳量應(yīng)在中、上限，316UG已廣泛用于二氧化碳汽提法生產(chǎn)尿素的合成塔等四大高壓設(shè)備的塔體和構(gòu)件。

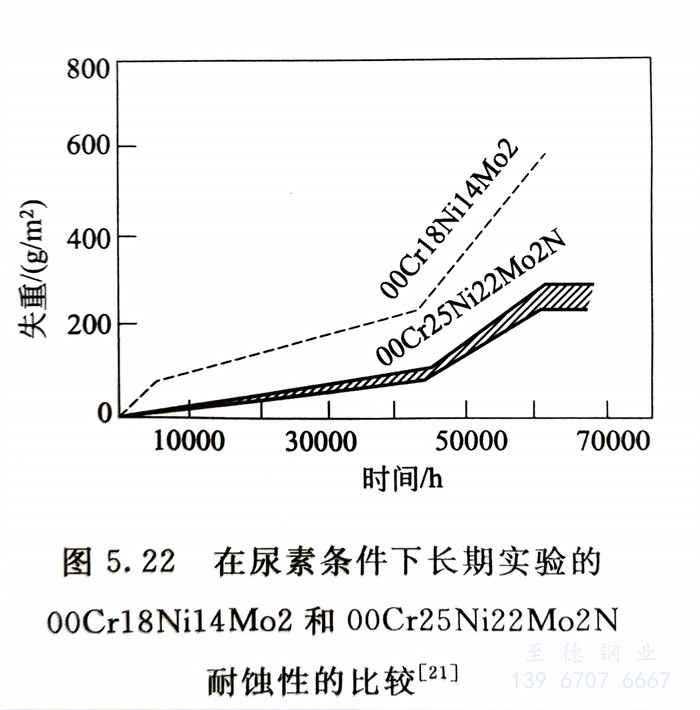

  00Cr25Ni22Mo2N（2RE69）是目前優(yōu)于316UG的最好的一種耐高溫、高壓下尿素腐蝕的一種高牌號不銹鋼。由于316UG長期使用后耐蝕性仍顯不足（圖5.22），00Cr25Ni22Mo2N的使用范圍在不斷擴(kuò)大。

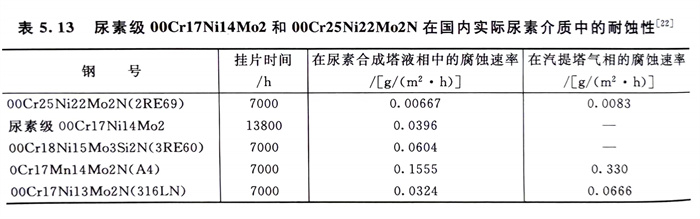

  表5.13列出了尿素級316L（316UG）和00Cr25Ni22Mo2在國內(nèi)大型尿素生產(chǎn)廠實(shí)際掛片試驗(yàn)結(jié)果?？梢钥闯觯谀蛩睾铣伤推崴?，00Cr25Ni22Mo2N的耐蝕性是最好的。而無鎳的鉻錳氮不銹鋼0Cr17Mn14Mo2N （A4）的耐蝕性則是最差的。
