32Cr13Mo（3Cr13Mo）是馬氏體不銹鋼，該鋼是在30Cr13（3Cr13）鋼的基礎(chǔ)上加入鉬，改善了鋼的強(qiáng)度和硬度，并增加了二次硬化效應(yīng)，耐蝕性也優(yōu)于30Cr13（3Cr13）鋼。主要性能與30Cr13（3Cr13）不銹鋼相同，此鋼經(jīng)淬火并回火后，在腐蝕介質(zhì)中具有承受高機(jī)械載荷的能力及耐磨性，焊接性差。用于制造強(qiáng)度要求較高且受腐蝕介質(zhì)作用、要求耐磨損的工件，如測(cè)量工具、醫(yī)療機(jī)械及塑料模具等。

一、化學(xué)成分

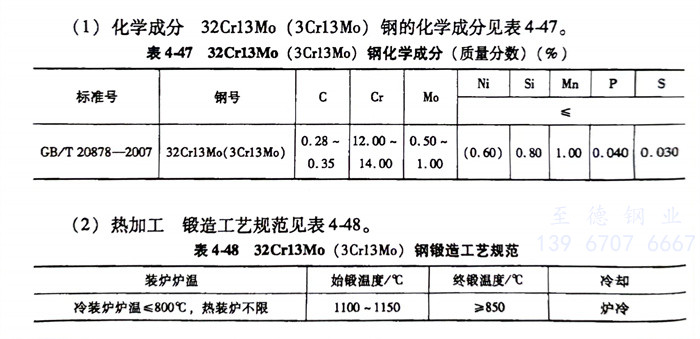

   32Cr13Mo（3Cr13Mo）不銹鋼化學(xué)成分見表4-47。

二、熱加工

    32Cr13Mo（3Cr13Mo）不銹鋼鍛造工藝規(guī)范見表4-48。

三、預(yù)備熱處理

  預(yù)備熱處理的過程如下：

   1. 退火溫度 870～900℃，爐冷至600℃以下出爐空冷，硬度≤207HBW。

   2. 去應(yīng)力退火：退火溫度730～780℃，空氣中冷卻，硬度≤207HBW。

四、淬火及回火

   淬火溫度1025～1075℃，油冷，硬度≥50HRC；回火溫度200～300℃，油、水、空冷，硬度≥50HRC。
