14Cr11MoV（1Cr11MoV）不銹鋼是鉻鉬釩馬氏體不銹耐熱鋼，有較好的熱強(qiáng)性、組織穩(wěn)定性、良好的減振性以及好的工藝性能、焊接性較好。可用于制造540℃以下汽輪機(jī)葉片、燃?xì)廨啓C(jī)葉片、增壓器葉片、透平葉片及導(dǎo)向葉片。

一、化學(xué)成分

   14Cr11MoV（1Cr11MoV）不銹鋼的化學(xué)成分見表4-102。

二、熱加工

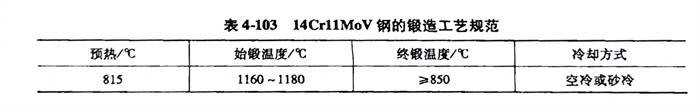

   14Cr11MoV（1Cr11MoV）不銹鋼的鍛造工藝規(guī)范見表4-103。

三、預(yù)備熱處理

  預(yù)備熱處理的過程如下：

    1. 軟化退火：750～800℃；爐冷。

    2. 完全退火：860～900℃；爐冷，退火后硬度≤200HBW。

四、淬火及回火

   14Cr11MoV（1Cr11MoV）不銹鋼淬火溫度1030～1100℃，油冷；回火溫度720～740℃，空冷（根據(jù)零件需要選擇回火溫度）。

五、力學(xué)性能

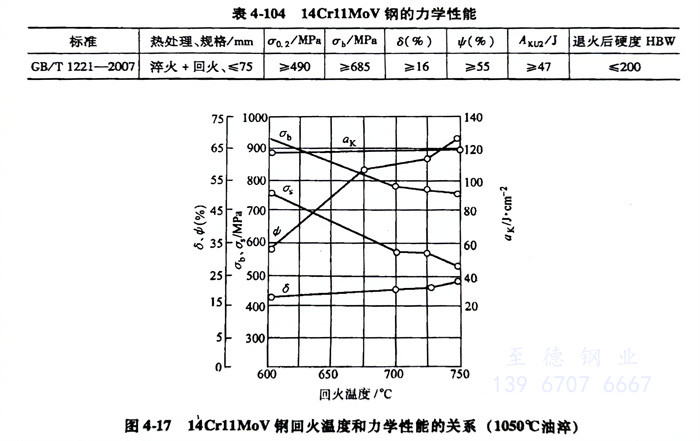

   14Cr11MoV（1Cr11MoV）不銹鋼的力學(xué)性能見表4-104，14Cr11MoV鋼回火溫度和力學(xué)性能的關(guān)系見圖4-17。

六、焊接性

   14Cr11MoV（1Cr11MoV）不銹鋼焊接性尚好，施焊前應(yīng)預(yù)熱到350～400℃，焊后冷卻到150℃以下，再在700℃以上高溫回火，不宜焊后直接回火，否則會降低焊縫及近焊縫金屬的韌性和塑性。
