022Cr17Ni7N、301L不銹鋼是含氮超低碳奧氏體型不銹鋼，碳含量很低，耐晶間腐蝕性好，加入氮后，鋼的強(qiáng)度比022Cr17Ni7不銹鋼高?？捎糜谥圃旒纫竽透g，又要求具有一定強(qiáng)度的結(jié)構(gòu)件。

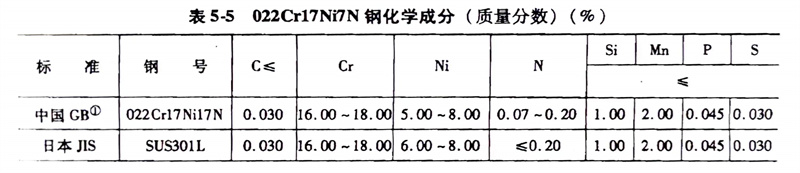

（1）化學(xué)成分： 022Cr17Ni7N、301L不銹鋼的化學(xué)成分見(jiàn)表5-5。

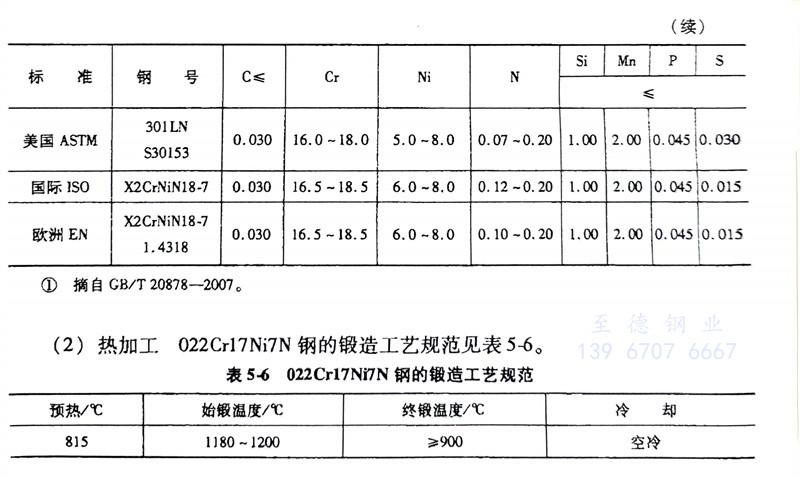

（2）熱加工： 022Cr17Ni7N、301L不銹鋼的鍛造工藝規(guī)范見(jiàn)表5-6。

（3）預(yù)備熱處理： 消除加工應(yīng)力的退火溫度為300～350℃，保溫1～2h，空冷。

（4）固溶處理：1010～1150℃，快冷，硬度≤207HBW。

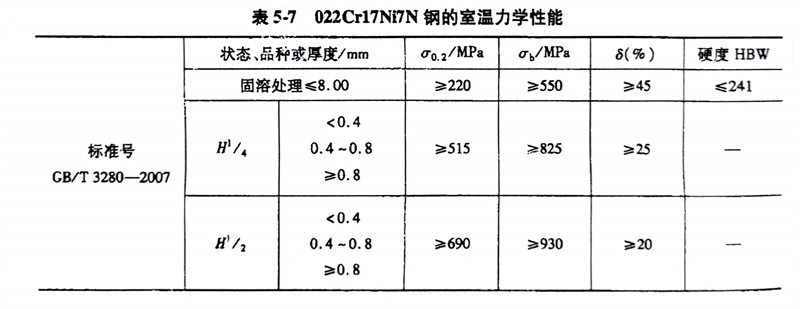

（5）力學(xué)性能：  022Cr17Ni7N、301L不銹鋼的室溫力學(xué)性能見(jiàn)表5-7。

（6）焊接性能：焊接性良好，焊后不需進(jìn)行熱處理。

（7）耐腐蝕性： 由于碳含量很低，耐晶間腐蝕性好。加之，含有氮更糟強(qiáng)了耐點(diǎn)蝕及縫隙腐蝕能力。
