Y12Cr18Ni9、1.4305、303不銹鋼是奧氏體易切削不銹鋼，在鋼中提高硫、磷含量，從而改善12Cr18Ni9（1Cr18Ni9）不銹鋼的切削性能。最適用于在自動(dòng)車床上加工的耐蝕性標(biāo)準(zhǔn)件和制作輥、軸等。

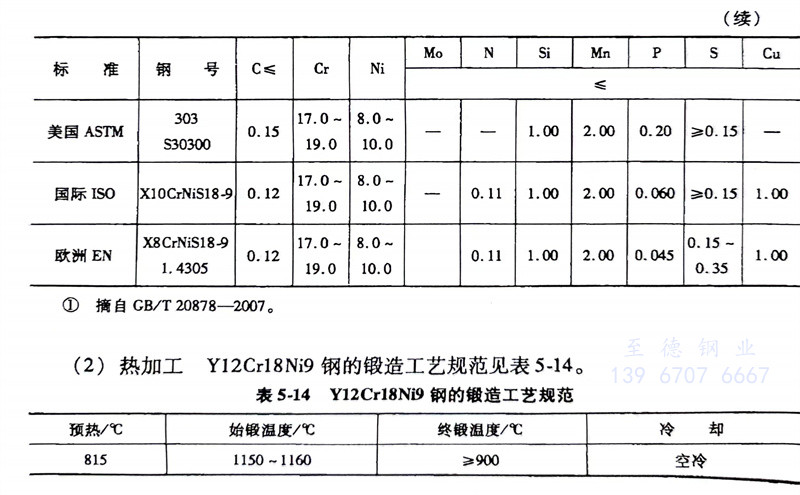

（1）化學(xué)成分： Y12Cr18Ni9、1.4305、303不銹鋼的化學(xué)成分見表5-13。

（2）熱加工：Y12Cr18Ni9、1.4305、303不銹鋼的鍛造工藝規(guī)范見表5-14。

（3）預(yù)備熱處理： 消除加工應(yīng)力的退火溫度為300～350℃，保溫1～2h，空冷。冷拉坯料的退火溫度為970℃，水冷。冷拉材中間退火溫度為850℃，水冷。

（4）固溶處理： 1010～1150℃，水冷或空冷，硬度≤187HBW。

（5）焊接： 焊接性好，薄板宜采用氬弧焊。當(dāng)采用焊條電弧焊時(shí)，可用A102、A107和A132、A137焊條焊接。

（6）耐蝕性：耐晶間腐蝕性不良，因此焊接狀態(tài)的工件在產(chǎn)生晶間腐蝕的介質(zhì)中不宜采用。此鋼對氧化性酸具有優(yōu)越的耐蝕性。耐蝕性同12Cr18Ni9鋼。

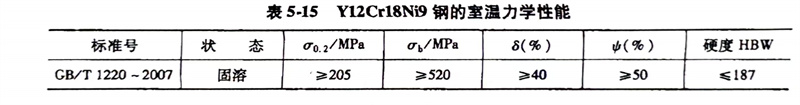

（7）力學(xué)性能： Y12Cr18Ni9、1.4305、303不銹鋼的室溫力學(xué)性能見表5-15。
