目前對于不銹鋼管擠壓消耗量最大的工模具是擠壓模的孔型設計存有以下兩種基本觀點:


 1. 擠壓模的孔型設計以保證最低的擠壓力為出發點;


 2. 擠壓模的孔型設計以保證成品橫斷面上金屬顆粒流速的最低不均勻性原則為出發點。以此來確定擠壓模的基本形式的基本參數-擠壓模內孔的中心線和錐體母體之間的錐角α(入口錐角)。


 俄羅斯普羅佐羅夫的研究指出,擠壓模的入口錐角度和定徑帶的寬度對擠壓力的影響不大。因此,在設計擠壓模時,應以獲得不形成“停滯區”缺陷的優質制品為出發點。


 為了預防“停滯區”的形成,有人認為,擠壓模錐角應為α=60°。但是使用硅酸鹽作為潤滑劑時,要求從調節進入變形區潤滑劑的數量的可能性方面來考慮擠壓模的孔型設計。


 浙江至德鋼業有限公司技術人員內則指出,擠壓不銹鋼管的外表面質量取決于變形區內潤滑劑的數量。潤滑劑不足時,會導致劃傷,而潤滑劑過剩時,會引起鋼管表面缺陷。他提出采用特殊結構的擠壓模設計來調整變形區的潤滑劑層的厚度,并推薦采用“雙重?cái)D壓?!?,即擠壓模的第一個直徑比第二個直徑大出1.5mm,使多余的潤滑劑留在擠壓模1之間的環形溝槽內,以及能保持潤滑劑在錐形部分具有集中溝槽的擠壓模2內。但是,尼科波爾南方不銹鋼管廠古里亞耶夫認為,浙江溫州不銹鋼管廠家推薦的雙重?cái)D壓模在生產條件下不可能有效。


 在美國專利No.2907457、No.2971644中,波·科克斯指出,擠壓模的入口錐度對擠壓制品的表面質量有影響。因此,他研究了在使用不同的玻璃潤滑劑時,擠壓模入口錐度對擠壓不銹鋼管的質量影響。通過具有入口錐角為67.5°、60°、45°和90°(平面模)的擠壓模及其相應的玻璃墊進行試驗的結果表明,使用平面模時,能保證得到外表面在全長上比較一致質量的管材。而入口錐角為60°、67.5°、90°的擠壓模進行擠壓時,擠壓力的區別不大(相差在5%~10%范圍內)。


 當采用α≤45°的擠壓模時,如果潤滑墊的形狀與擠壓模的入口形狀相似,則由于坯料端部在擠壓開始時頂壞和頂出潤滑墊,或者是坯料前尖端的快速冷卻,會使擠壓過程的進行遇到困難。


 采用α=90°的擠壓模時潤滑劑能均勻流入,是因?yàn)楫?dāng)連續擠壓時,能成定并壓授和擠壓筒內襯配合區域多余的潤滑劑在平面模上能夠?yàn)槠涮峁└嗉s能的排擠條件。


 當采用平面模時,只有同時使用具有最佳黏度的玻璃潤滑劑,才能獲得具有高表面質量的擠壓制品。對各種黏度的玻璃潤滑劑的試驗研究表明,玻璃潤滑劑過度的熔化或者由于低黏度引起的潤滑劑的屏幕特性不足,也會導致無論是錐形模還是平面模擠壓后不銹鋼管表面質量的惡化。

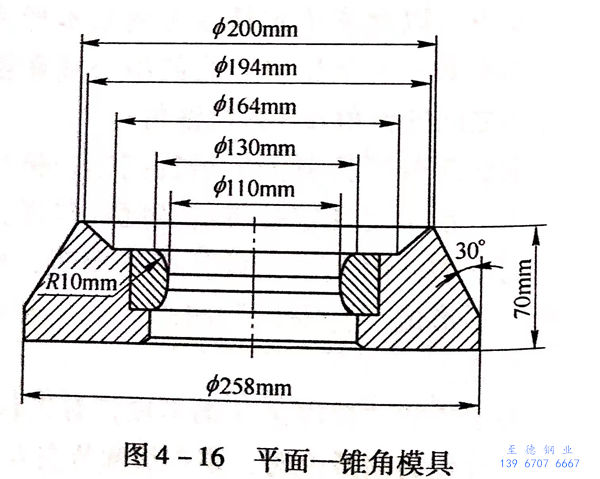

 采用平面擠壓模時,同時要求遵守當擠壓時防止在擠壓模和擠壓筒配合區內發生金屬環狀缺口。試驗表明,最有效的是采用復合擠壓模,即“平-錐擠壓?!保溴F形部分的角度為45°~60°,以便保持其平面部分的寬度在20~22mm范圍內( 圖 4 -16)。


圖 16.jpg


 由于使用了玻璃潤滑劑,在過渡圓柱形定徑帶部分處的圓角半徑的變化受到限制。該半徑的過量減小會影響潤滑劑的工作條件,因?yàn)樵阡J角邊緣處更有可能破壞潤滑薄膜的密實性。圓角半徑的增加,會伴隨擠壓模高度的增加,而導致擠壓模的過量消耗。當使用直徑為140~250mm的擠壓筒擠壓時,最可行的圓角半徑可以認為是8~10mm。
