不銹鋼管冷加工包括冷軋、冷拔、冷張力減徑和旋壓。因?yàn)樾龎旱纳a(chǎn)效率低、成本高，主要用于生產(chǎn)外徑與壁厚比在2000以上的特薄壁高精度不銹鋼管材。冷軋、冷拔是目前不銹鋼管材加工的主要手段。冷軋的突出優(yōu)點(diǎn)是減壁能力強(qiáng)，如二輥式周期冷軋機(jī)一道次可減壁75%~85%及減徑65%,可顯著地改善來(lái)料的性能、尺寸精度和表面質(zhì)量。冷拔一道次的斷面收縮率不超過(guò)40%,但它與冷軋比，設(shè)備比較簡(jiǎn)單，工具費(fèi)用少，生產(chǎn)靈活性大，產(chǎn)品的形狀規(guī)格范圍也較廣。所以冷軋、冷拔聯(lián)用被認(rèn)為是合理的工藝方案。近年來(lái)冷張力減徑工藝日益得到推廣，與電焊管生產(chǎn)連用，可以大幅度減少焊管機(jī)組生產(chǎn)的規(guī)格，節(jié)省更換工具的時(shí)間，提高機(jī)組的產(chǎn)量，擴(kuò)大品種規(guī)格范圍，改善焊縫質(zhì)量。

  它也可為冷軋、冷拔提供尺寸合適的毛管料，有利于這些軋機(jī)產(chǎn)量和質(zhì)量的提高。目前在冷張減機(jī)上碳鋼管的總減徑率約在23%~60%,不銹鋼管約為35%,可能生產(chǎn)的最小直徑為3~4mm.

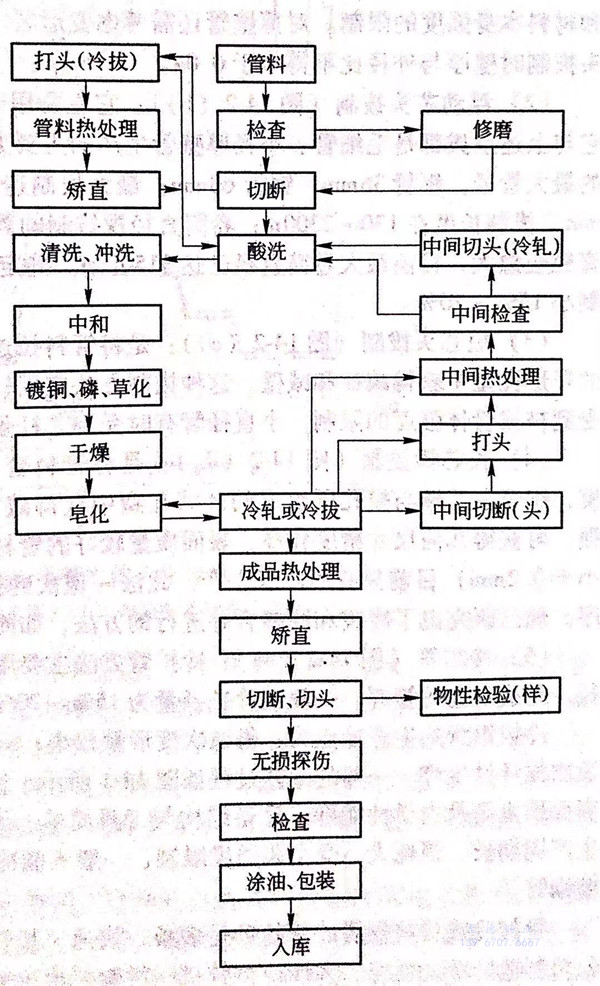

  在冷加工設(shè)備上進(jìn)行溫加工近年來(lái)引起普遍重視。一般用感應(yīng)加熱器將工件在進(jìn)入變形區(qū)前加熱到200~400℃,使金屬塑性大為提高，溫軋的最大伸長(zhǎng)率約為冷軋的2~3倍；溫拔的斷面收縮率提高30%.使一些塑性低、強(qiáng)度高的金屬也有可能得到精加工，關(guān)鍵在尋得合適的潤(rùn)滑劑。但對(duì)溫加工溫度范圍內(nèi)塑性反而降低的材料不能使用。圖14-1是碳鋼管和合金鋼管及不銹鋼管的冷軋、冷拔生產(chǎn)工藝流程圖。
