在高壓不銹鋼管道連接中，廣泛使用有孔及無孔透鏡墊密封結構。透鏡墊的密封面均為球面，與管道的錐形密封面相接觸，初始狀態為一環線。在預緊力作用下，透鏡墊在接觸處產生塑性變形，環線狀變成環帶狀，密封性能較好。由于接觸面是由球面和斜面自然形成，墊片易對中。透鏡墊片密封屬于強制密封，密封面為球面與錐面相接觸，易出現壓痕，零件的互換性較差。此外，墊片制造成本較高，加工也較困難。
我國通用機械行業現行角式高壓閥門端法蘭，也多采用透鏡墊密封，其適用公稱壓力為16.0MPa~32.0MPa,公稱通徑為3~200mm,使用溫度為-30～200℃。
一、金屬透鏡墊型式與尺寸

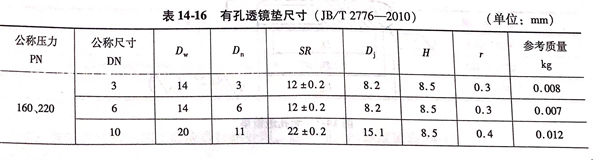

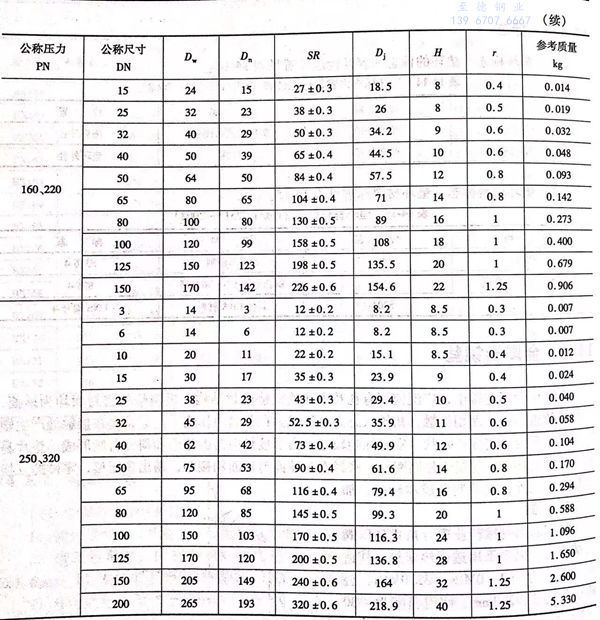

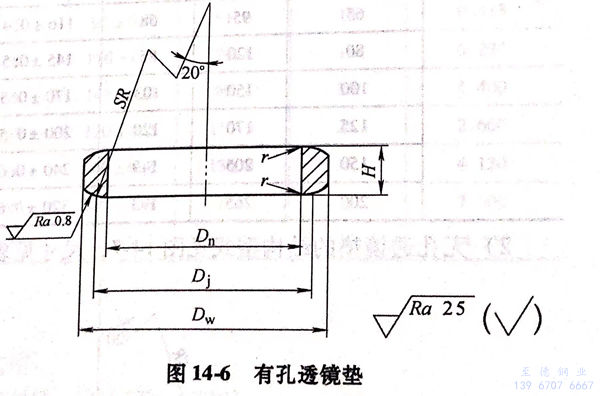

1. 有孔透鏡墊的結構型式見圖14-6,尺寸見表14-16。

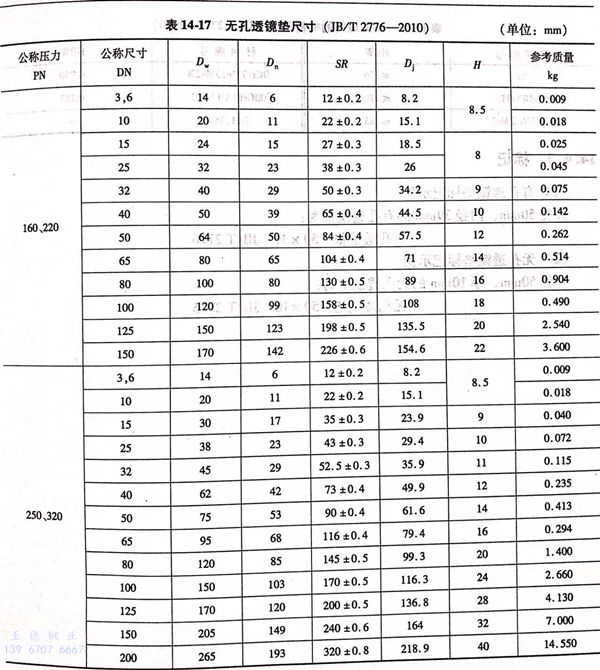

2. 無孔透鏡墊的結構型式見圖14-7,尺寸見表14-17。
二、金屬透鏡墊技術要求

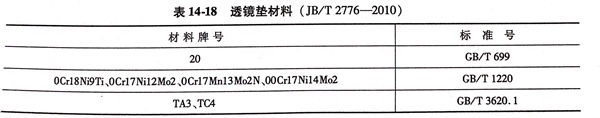

1. 透鏡墊材料可按表 14-18 的規定選用。

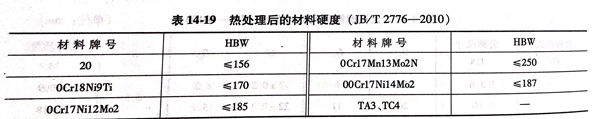

2. 透鏡墊材料經加工后應進行熱處理，熱處理后的硬度見表 14-19。
三、金屬透鏡墊標記
1. 有孔透鏡墊標記示例
外徑50mm,內徑39mm的有孔透鏡墊為： 有孔透鏡墊 50×39 JB/T 2776
2. 無孔透鏡墊標記示例
外徑50mm,厚10mm的無孔透鏡墊為：無孔透鏡墊 50×10 JB/T 2776
