人人爽人人爱,欧美日韩在线视频,狠狠色综合网久久久久久,中文字幕乱码人妻一区二区三区

沉淀硬化不銹鋼 ｜PH stainless steel

沉淀硬化不銹鋼是一類含沉淀硬化元素（Cu、Al、Ti、Nb）的鐵鉻鎳合金，可以通過熱處理強(qiáng)化，此類鋼具有高強(qiáng)度、足夠的韌性和適宜的耐蝕性。主要應(yīng)用于宇航工業(yè)和一些高技術(shù)產(chǎn)業(yè)。 沉淀硬化不銹鋼可區(qū)分為馬氏體、半奧氏體和奧氏體沉淀硬化不銹鋼三種主要類型，近年來又出現(xiàn)了鐵素體沉淀硬化不銹鋼。在馬氏體沉淀不銹鋼中，基于馬氏體時(shí)效鋼的經(jīng)驗(yàn)，近年來出現(xiàn)了馬氏體時(shí)效不銹鋼，與前者比較，后者碳含量較低，其強(qiáng)化手段主要是靠金屬間化合物析出，且熱處理簡(jiǎn)單。

產(chǎn)品分類 / 用途

0Cr15Ni25MoTiA1VB、A-286

 0Cr15Ni25MoTiA1VB、A-286 不銹鋼是一種采用生成金屬間化合物Ni3（Al、Ti）、Ni3（TiAl）強(qiáng)化的奧氏體沉淀硬化不銹鋼。此鋼主要用于小于705℃的工作環(huán)境下，要求具有高強(qiáng)度和優(yōu)良耐蝕性的部件或設(shè)備。0Cr15Ni25MoTiA1VB鋼具有高的缺口強(qiáng)度，超過與之可比的任何商業(yè)合金。在溫度低于980℃的抗氧化性能相當(dāng)于310S不銹鋼。在時(shí)效條件下，此鋼的屈服強(qiáng)度水平可達(dá)600MPa。



一、化學(xué)成分


0Cr15Ni25MoTiA1VB、A-286 不銹鋼的化學(xué)成分見表5-115。





二、室溫力學(xué)性能

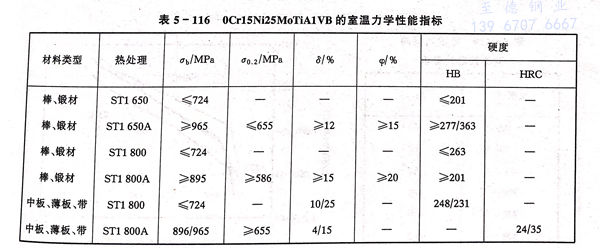

  標(biāo)準(zhǔn)所規(guī)定的室溫力學(xué)性能指標(biāo)見表5-116。

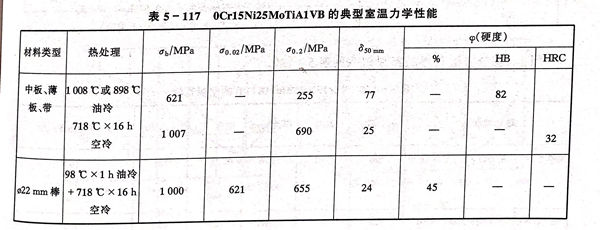

  不同熱處理狀態(tài)的0Cr15Ni25MoTiA1VB、 A-286 不銹鋼的典型室溫力學(xué)性能見表5-117。




  淬火的冷卻速度對(duì)經(jīng)時(shí)效的0Cr15Ni25MoTiA1VB、A-286 不銹鋼的室溫力學(xué)性能的影響見表5-118。

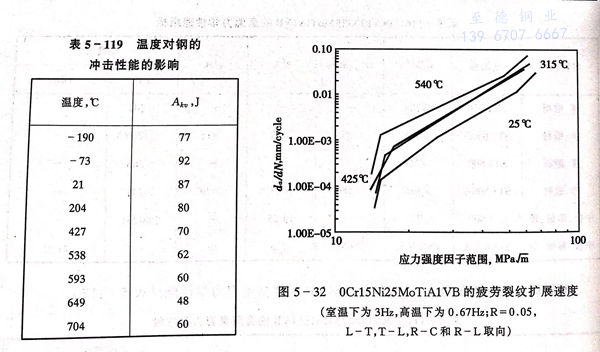

  鋼的沖擊性能和溫度之間的關(guān)系見表5-119。





三、疲勞和斷裂韌性


  0Cr15Ni25MoTiA1VB、A-286 不銹鋼的疲勞裂紋擴(kuò)展速率見圖5-32。




  用J- 積分方法獲得的斷裂韌性見表 5-120 。



四、高溫力學(xué)性能

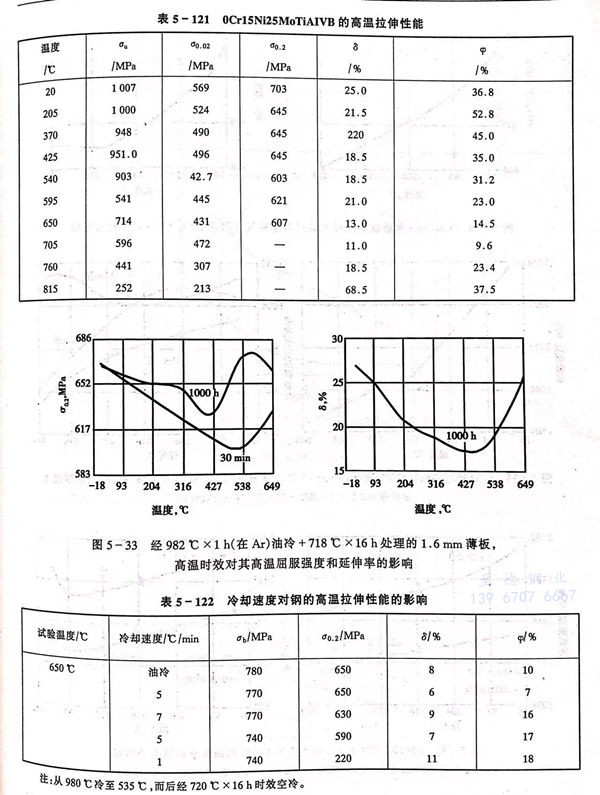

    Φ22mm棒材，經(jīng)980℃×1h油淬后，再經(jīng)718℃時(shí)效16小時(shí)后空冷的0Cr15-Ni25MoTiA1VB的高溫瞬時(shí)拉伸性能見表5-121。薄板的高溫拉伸性能見圖5-33。淬火冷卻速度對(duì)鋼的高溫拉伸性能的影響見表5-122。




   0Cr15Ni25MoTiA1VB、A-286 不銹鋼的高溫缺口強(qiáng)度見圖5-34。


圖 34.jpg


  0Cr15Ni25MoTiA1VB、A-286 不銹鋼的高溫承載（bearing）強(qiáng)度以及高溫時(shí)效對(duì)承載（bearing）強(qiáng)度的影響見圖5-35和圖5-36。


   0Cr15Ni25MoTiA1VB、 A-286 不銹鋼的高溫疲勞性能見表 5-123 。裂紋擴(kuò)展速率見圖 5-32 和 圖 5-37 。

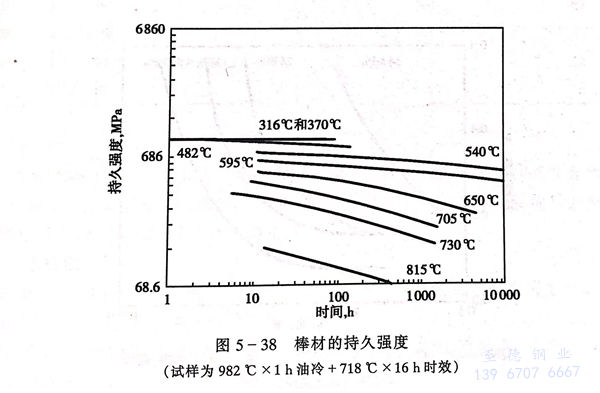

  0Cr15Ni25MoTiA1VB、A-286 不銹鋼的持久強(qiáng)度見圖 5-38 。


圖 38.jpg

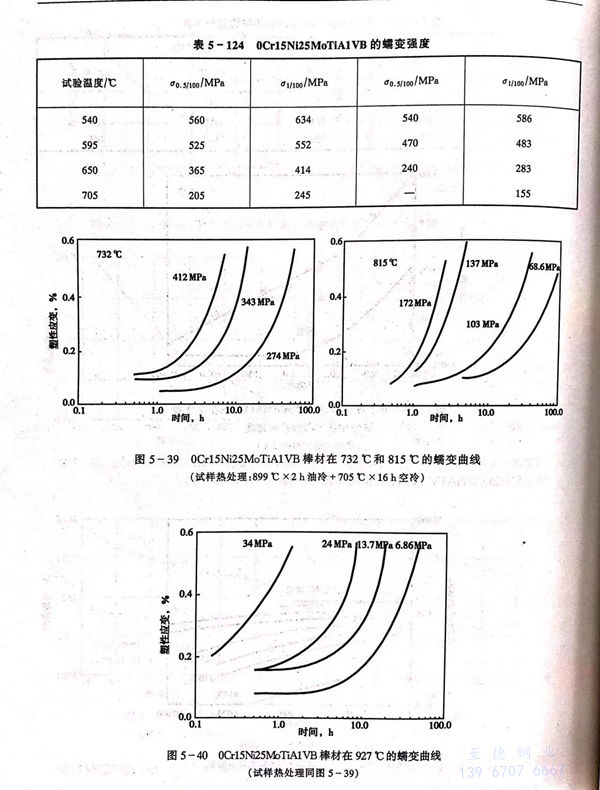

   0Cr15Ni25MoTiA1VB、A-286 不銹鋼不銹鋼的蠕變行為見表 5-124 和 圖 5-39至圖 5-41 。



圖 41.jpg

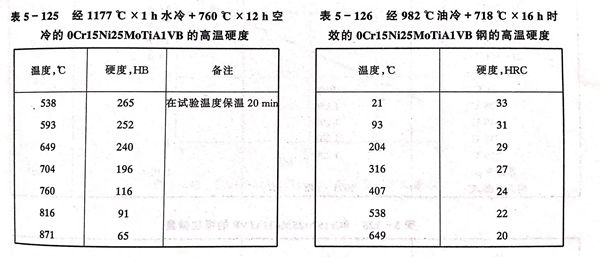

  不同熱處理狀態(tài)的0Cr15Ni25MoTiA1VB、A-286 不銹鋼的高溫硬度見表 5-125 和 表 5-126 。





五、耐蝕性


  0Cr15Ni25MoTiA1VB、 A-286 不銹鋼鋼的耐蝕性優(yōu)于0Cr15Ni17Mo2A1，在還原性酸性介質(zhì)中接近于316不銹鋼。在航空發(fā)動(dòng)機(jī)的服役環(huán)境，在直到704℃的條件均具有優(yōu)異的耐蝕性。其抗氧性能相當(dāng)于310S不銹鋼。




六、工藝性能


  a. 熱加工


   鋼的熱加工溫度范圍為927～1121℃，最佳熱變形溫度為1038～1120℃，其變形抗力稍大于18-8型奧氏體不銹鋼。


  b. 冷加工


   在固溶處理狀態(tài)下，0Cr15Ni25MoTiA1VB、A-286 不銹鋼可以進(jìn)行滿意的冷加工和冷成形，但較316不銹鋼 和310S不銹鋼硬，加工硬化速度亦較快。


  c. 熱處理


  此鋼可采用兩種固溶處理制度，時(shí)效處理溫度為704～730℃時(shí)效時(shí)間為12~18h。


   ①. 900℃×（1-2）h，水冷或油冷＋730℃×16h，空冷。


   ②. 980℃×（1-2）h，水冷或油冷＋730℃×16h，空冷。


  前者熱處理狀態(tài)可獲得最好的強(qiáng)度，后者可獲得最好的塑韌性和較高的硬度。


 d. 焊接


  此鋼易于進(jìn)行手工電弧和惰性氣體保護(hù)電弧焊，推薦在固溶處理?xiàng)l件下進(jìn)行焊接操作。



七、物理性能


 0Cr15Ni25MoTiA1VB、A-286 不銹鋼的物理性能見表5-127，表5-128和圖5-42、圖5-43。



八、應(yīng)用


 0Cr15Ni25MoTiA1VB、A-286 不銹鋼注意應(yīng)用于宇航工業(yè)高溫耐蝕部件，如發(fā)動(dòng)機(jī)轉(zhuǎn)輪、葉片、骨架、加力燃燒室部件和螺栓等。
