鐵素體不銹鋼隨鉬含量的提高更易于獲得純鐵素體組織，并促進a＇相、σ相，特別是x相的析出。

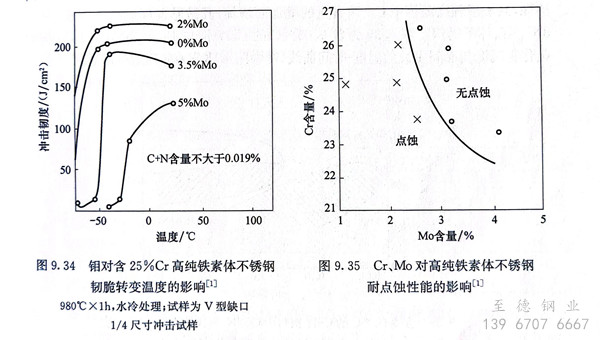

鉬含量的增加可以通過固溶強化使鐵素體不銹鋼的硬度、強度提高，但使塑性、韌性下降，并進一步提高鐵素體不銹鋼的韌脆轉變溫度。圖9.34為鉬對含鉻25％的高純鐵素體不銹鋼（C＋N含量不大于0.019％）韌脆轉變溫度的影響。鉬含量在約2％以下時，對鋼的韌脆轉變溫度無顯著影響（圖9.34），鉬含量進一步提高，對提高韌脆轉變溫度的影響才比較顯著。鉬對含鉻25％的非高純鋼（C＋N含量約0.08％）的影響也是如此。

 鉬在鐵素體不銹鋼中最重要的作用是提高鋼的耐蝕性，特別是耐點蝕、耐縫隙腐蝕等性能。在鐵素體不銹鋼中加入鉬時，隨鉬含量的提高，鋼的耐點蝕性能提高，當鉬含量大于或等于2％后便顯示出明顯的效果。雖然在有些環(huán)境中鐵素體不銹鋼不含鉬，即使鋼中的鉻含量高也很難獲得滿意的耐點蝕性，但是鉬在鐵素體不銹鋼中具有良好耐點蝕作用的前提是鋼中必須含有足夠量的鉻。在一般情況下，鋼中的鉻含量越高，鉬提高鋼的耐點蝕的效果越明顯（圖9.35）。研究表明，鉬在鐵素體不銹鋼中的耐點蝕能力大約相當于鉻的三倍，因此常用鐵素體不銹鋼中Cr＋3Mo的含量來表征該鋼的耐點蝕當量，此值越高，鐵素體不銹鋼的耐點蝕能力越強。鉬同樣顯著提高鐵素體不銹鋼的耐縫隙腐蝕性能。

 鉬對鐵素體不銹鋼應力腐蝕的影響，隨鋼的化學成分和試驗條件的不同而異。含鉬鐵素體不銹鋼一般較不含鉬或低鉬鋼具有更好的耐應力腐蝕能力。
