人人爽人人爱,欧美日韩在线视频,狠狠色综合网久久久久久,中文字幕乱码人妻一区二区三区

控氮 00Cr17Ni12Mo2 (316NG)

（ 控氮00C17N12Mo2）316NG不銹鋼，是為解決316不銹鋼在沸水核動(dòng)力堆出現(xiàn)IGSCC而發(fā)展起來的鋼種。此鋼具有良好的抗敏化能力，進(jìn)而提高了它在反應(yīng)堆高溫水環(huán)境中的耐IGSCC(晶間應(yīng)力腐蝕破裂）能力。

  在沸水堆運(yùn)行過程中，曾發(fā)生常規(guī)的奧氏體不銹鋼（304、316)管道材料IGSCC,為此，美國(guó)的GE公司開發(fā)了304NG和316NG(NG代表核級(jí)），此類鋼既具有304不銹鋼和316不銹鋼的強(qiáng)度水平又具有304L不銹鋼、316L不銹鋼的耐晶間腐蝕能力，整個(gè)研究工作于1982年完成，先后用于沸水堆和壓水堆，日本已將316NG不銹鋼用于壓水堆主管道。法國(guó)針對(duì)壓水堆的主管道的工況條件，于20世紀(jì)70年代對(duì)能夠用于主管道的三類奧氏不銹鋼進(jìn)行了深入研究，結(jié)果均不理想。第一類為穩(wěn)定化型奧氏體不銹鋼，如321不銹鋼和347不銹鋼，這類鋼能夠滿足壓水堆主管道的核規(guī)范的強(qiáng)度和耐蝕性要求，但其焊接性能不如304和316,況且因有鈦和鈮的加入，生產(chǎn)難度較大，加之TiN、NbN夾雜將對(duì)后期彎管加工制造產(chǎn)生不利影響；第二類為標(biāo)準(zhǔn)型的304和316型奧氏體不銹鋼，這類鋼在早期反應(yīng)堆中已得到應(yīng)用，強(qiáng)度水平可滿足規(guī)范要求，但鋼中的碳含量較高，耐晶間腐蝕能力不足，厚截面材料焊后易遭受晶間腐蝕，這是導(dǎo)致管道材料晶間型應(yīng)力腐蝕破裂的主要誘發(fā)因素；第三類為超低碳型奧氏體不銹鋼304L、316L,兩者耐晶間腐蝕、焊接性能、加工性能均很優(yōu)異，但最大的不足是強(qiáng)度水平低，不能滿足核規(guī)程要求。

 鑒于對(duì)上述三類鋼分析，法國(guó)的材料研究工作者致力于開發(fā)一種在合金成分上不脫離核動(dòng)力用鋼的標(biāo)準(zhǔn)規(guī)定范圍，力學(xué)性能與標(biāo)準(zhǔn)型316不銹鋼相當(dāng)，耐晶間腐蝕性能不低于超低碳的奧氏體不銹鋼。從單純技術(shù)角度出發(fā)，AISI316LN可滿足上述要求，但316LN屬于新鋼種，其中氮的含量超出AISI316L和AISI316規(guī)定范圍。這種變化將會(huì)使根據(jù)316奧氏體不銹鋼長(zhǎng)期使用經(jīng)驗(yàn)，并花費(fèi)了大量時(shí)間和投資獲得的核規(guī)范付之東流，這種現(xiàn)實(shí)無法被接受。于是法國(guó)于20世紀(jì)70年代中期研制出一種控氮奧氏體不銹鋼，稱ICL167CN,在RCC-M標(biāo)準(zhǔn)中為Z2CND18-12.這種材料的研究技術(shù)思路與316NG一致，但鋼中的碳、氮含量有些差別。

 我國(guó)于20世紀(jì)80年代中期開始研究控氮00Cr17Ni12Mo2鋼，用于壓水核動(dòng)力堆主管道。其工業(yè)產(chǎn)品性能水平均達(dá)到或超過國(guó)外產(chǎn)品。

一、化學(xué)成分

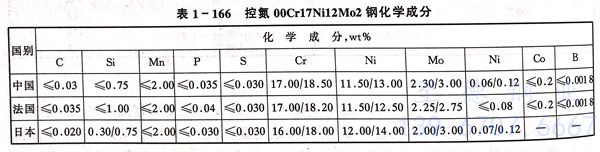

 （ 控氮00C17Ni12Mo2）316NG不銹鋼的化學(xué)成份見表1-166。

二、室溫和350℃的力學(xué)性能

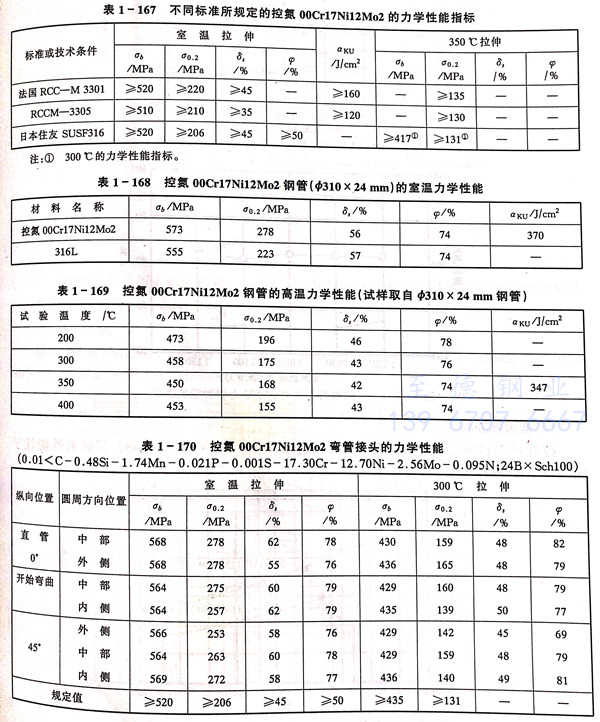

 （ 控氮00C17N12Mo2）316NG不銹鋼在不同國(guó)家標(biāo)準(zhǔn)中規(guī)定的室溫和300℃、350℃的力學(xué)性能指標(biāo)有所差別（見表 1-167）.工業(yè)產(chǎn)品的實(shí)際測(cè)定結(jié)果見表 1-168、表 1-169和 表1-170.

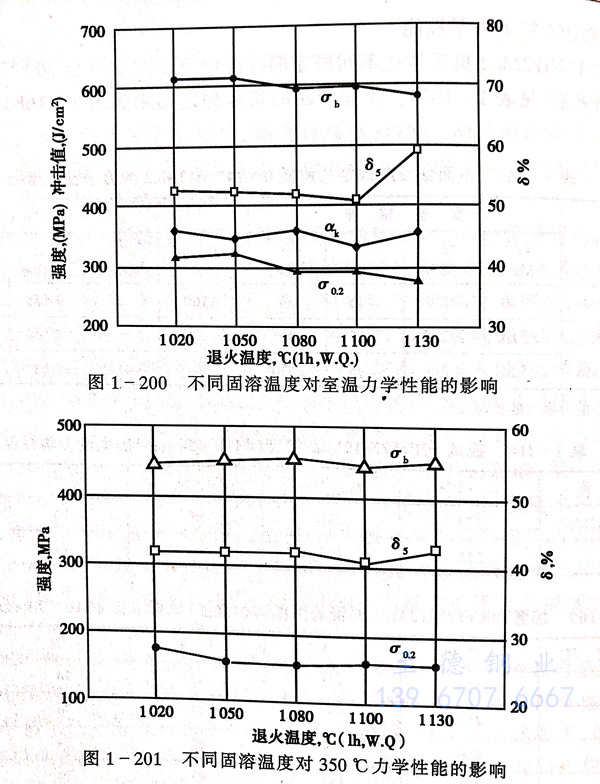

   鋼的固溶處理溫度與室溫和350℃的力學(xué)性能之間的關(guān)系見圖 1-200 和 圖1-201 。

三、疲勞和斷裂韌性

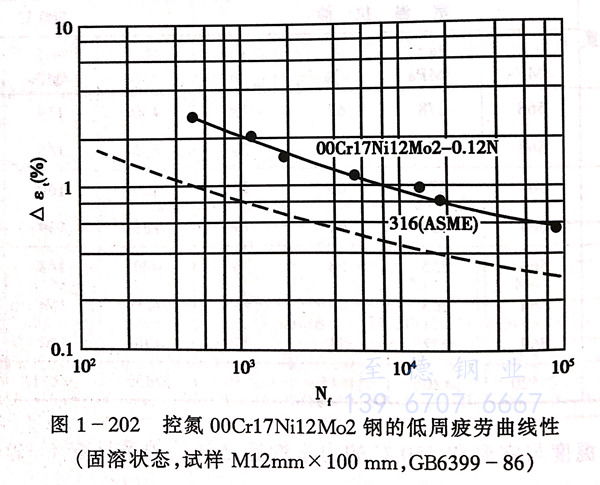

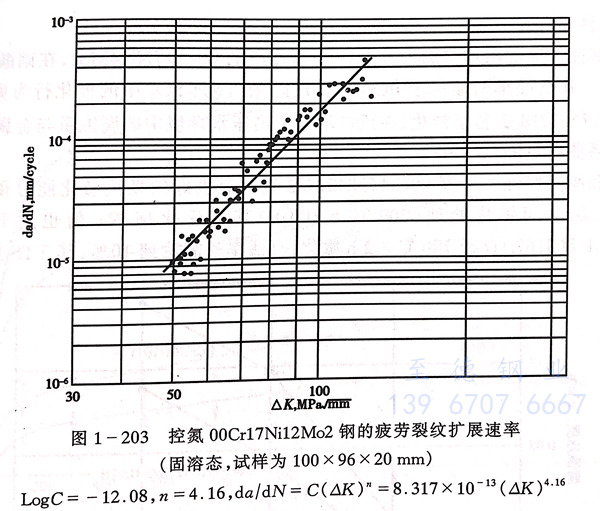

 （ 控氮00C17N12Mo2）316NG不銹鋼的室溫疲勞性能見圖 1-202 和 圖 1-203 。其疲勞性能優(yōu)于316L不銹鋼 。

  斷裂韌性采用J積分積確定，試樣尺寸為14mm x 28mm x 130mm,中間線切割并開疲勞裂紋，其值為：J1c=885.4kN/m  K1c=421.3MPam1/2 。

四、持久性能

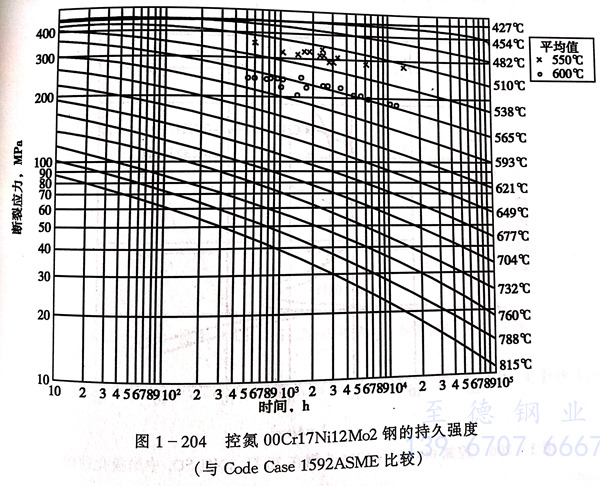

 （ 控氮00C17N12Mo2）316NG不銹鋼的 550℃ 和 600℃ 和 600℃ 的持久強(qiáng)度優(yōu)于ASME規(guī)范中的316L不銹鋼，見圖1-204。

五、耐蝕性

 a. 均勻腐蝕

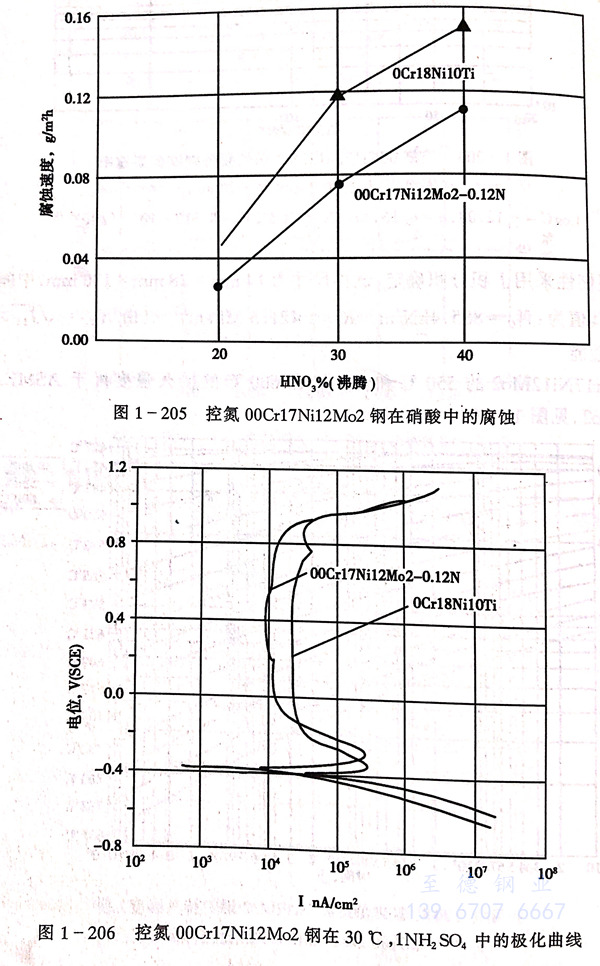

   鋼的耐均勻腐蝕性能優(yōu)于非控氮的00Cr17Ni14Mo2，在硝酸中的耐蝕性見圖1-205。其腐蝕率明顯優(yōu)于321下個(gè)。在1NH₂SO₄中的極化行為見圖1-206。

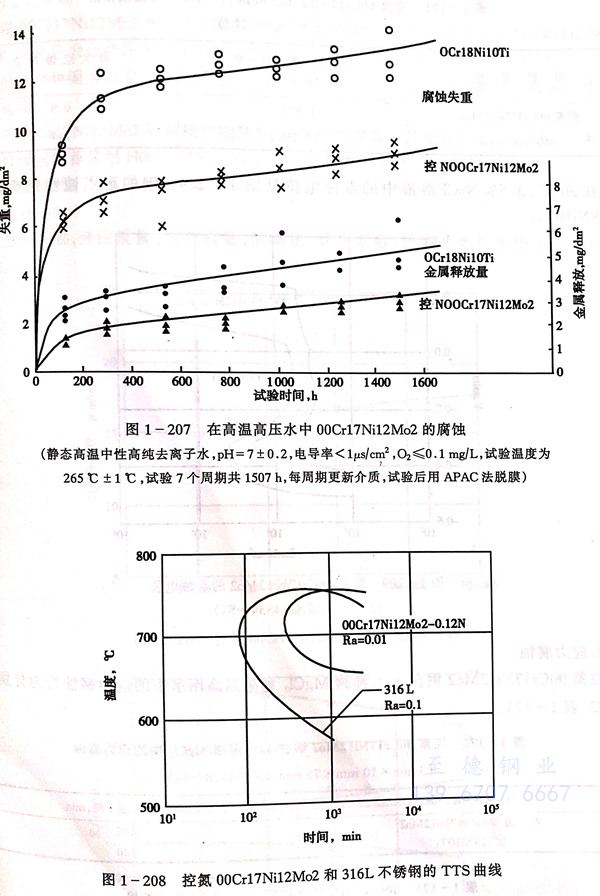

 該鋼較（ 00Cr17Ni12Mo2 ）316L不銹鋼易于鈍化，在反應(yīng)堆高溫高壓水環(huán)境中的腐蝕量與金屬釋放量與試驗(yàn)時(shí)間的關(guān)系曲線見圖1-207。

  b. 敏化和晶間腐蝕

（控氮00Cr17Ni12Mo2）316NG不銹鋼具有極好的抵抗敏化能力和耐晶間腐蝕性能，即便是長(zhǎng)時(shí)間敏化處理（700℃ x 100h)其再活化率Ra值也達(dá)不到10%,而（ 00Cr17Ni12Mo2 ）316L不銹鋼僅經(jīng)700℃ x 2h 敏化，再活率就能達(dá)到10%，其TTS見圖1-208。

  c. 點(diǎn)腐蝕

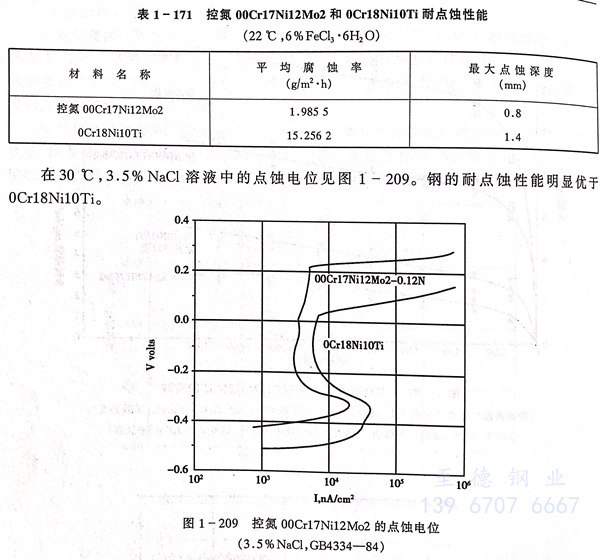

 （控氮00Cr17Ni12Mo2）316NG不銹鋼，由于氮的加入，其耐點(diǎn)腐蝕性能明顯優(yōu)于 321不銹鋼，見表 1-171。

  d. 應(yīng)力腐蝕

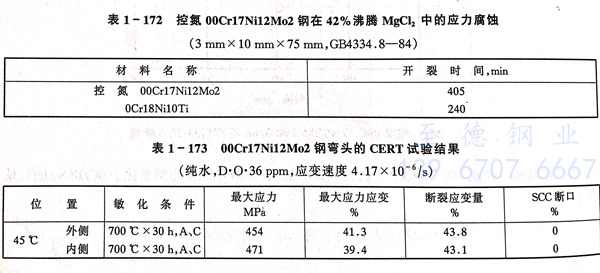

 （控氮00Cr17Ni12Mo2）316NG不銹鋼在42% 沸騰 MgCl₂ 和 高溫高壓水中的應(yīng)力腐蝕行為分別見表 1-172 和 1-173 。

六、工藝性能

 （控氮00Cr17Ni12Mo2）316NG不銹鋼的工藝性能類似于 316不銹鋼 和 316L不銹鋼，生產(chǎn)板、管、絲帶等冶金產(chǎn)品無特殊困難。推薦的熱加工溫度范圍為1000~1250℃.鋼的熱處理固溶溫度范圍較寬，在1020~1130℃之間均可，可根據(jù)材料截面尺寸和品種進(jìn)行選擇。

 （控氮00Cr17Ni12Mo2）316NG不銹鋼焊接性能良好，一些焊接參數(shù)可參照 316L不銹鋼，手工鎢極氬弧焊焊絲推薦采用H00Cr17Ni12Mo2,手工電弧焊焊條為CHS022NG。

七、物理性能

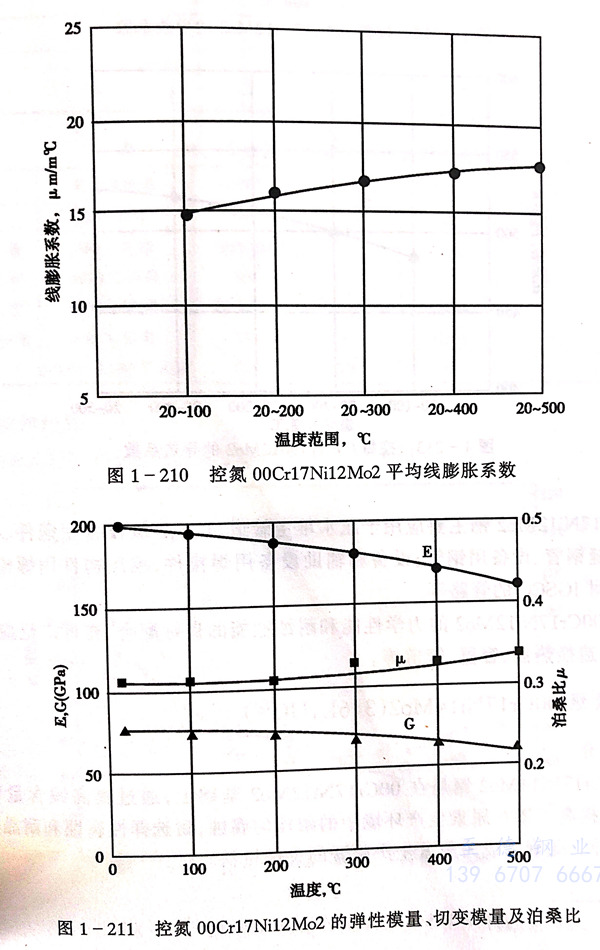

 比重：8.04。線膨脹系數(shù)、彈性模量、切變模量、泊桑比、導(dǎo)熱系數(shù)、比熱的數(shù)據(jù)見圖1-210至圖1-213。

八、應(yīng)用

 （控氮00Cr17Ni12Mo2）316NG不銹鋼主要應(yīng)用于壓水堆主管道，1、2、3級(jí)設(shè)備用鍛件、沖壓件，熱交  換器冷精整無縫鋼管、設(shè)備用鋼管；設(shè)備和輔助設(shè)備用焊接件；堆用構(gòu)件用螺栓等。在沸水堆中主要用于耐IGSCC的管路等。

  由于（控氮00Cr17Ni12Mo2）316NG不銹鋼的力學(xué)性能和耐蝕性能的良好配合，亦可廣泛應(yīng)用于化學(xué)加工工業(yè)，用以制造換熱器、容器、管道等。
