人人爽人人爱,欧美日韩在线视频,狠狠色综合网久久久久久,中文字幕乱码人妻一区二区三区

馬氏體不銹鋼 ｜martensiti stainless steel

馬氏體不銹鋼是一類可通過(guò)熱處理（淬火回火）對(duì)其性能進(jìn)行調(diào)整的不銹鋼，通俗地講是一類可硬化的不銹鋼，此類鋼具有高的硬度、良好的力學(xué)性能和不銹性，這些特性決定了此類鋼必須具備兩個(gè)基本條件：其一，在平衡相圖中必須有奧氏體相區(qū)存在；其二，為使鋼形成耐腐蝕的鈍化膜，鉻含量必須在10.5％以上。馬氏體不銹鋼在淬火狀態(tài)下具有體心四方晶體結(jié)構(gòu)（馬氏體），具有鐵磁性，在較弱腐蝕環(huán)境中具有耐蝕性。鋼中的鉻含量可達(dá)18％，碳可以超過(guò)1.2％。

產(chǎn)品分類 / 用途

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經(jīng)典的馬氏體不銹鋼，是馬氏體不銹鋼中強(qiáng)度與韌性匹配較好的鋼種之一。它對(duì)氧化性酸、大多數(shù)有機(jī)酸及有機(jī)鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產(chǎn)和輕工、紡織、食品工業(yè)中的既要求強(qiáng)韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。


一、化學(xué)成分



  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的化學(xué)成分見表 3-75。


表 75.jpg


二、室溫力學(xué)性能

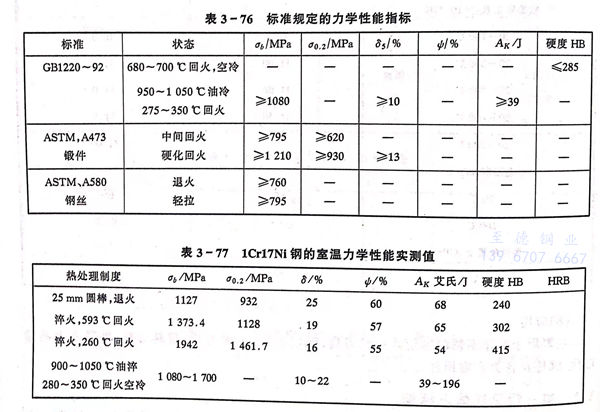

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼標(biāo)準(zhǔn)規(guī)定的室溫力學(xué)性能和實(shí)測(cè)值分別叫表 3-76 和 表 3-77。


表 76.jpg

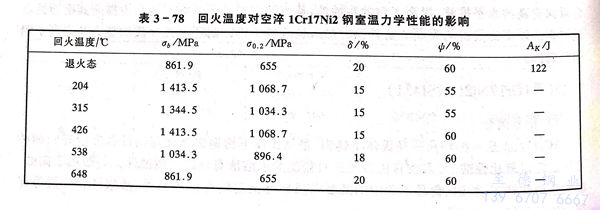

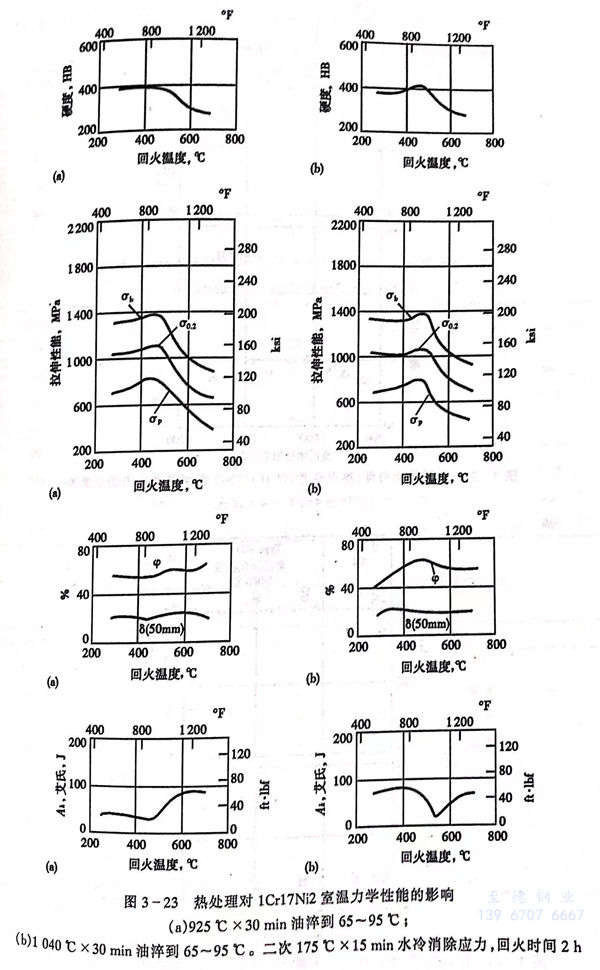

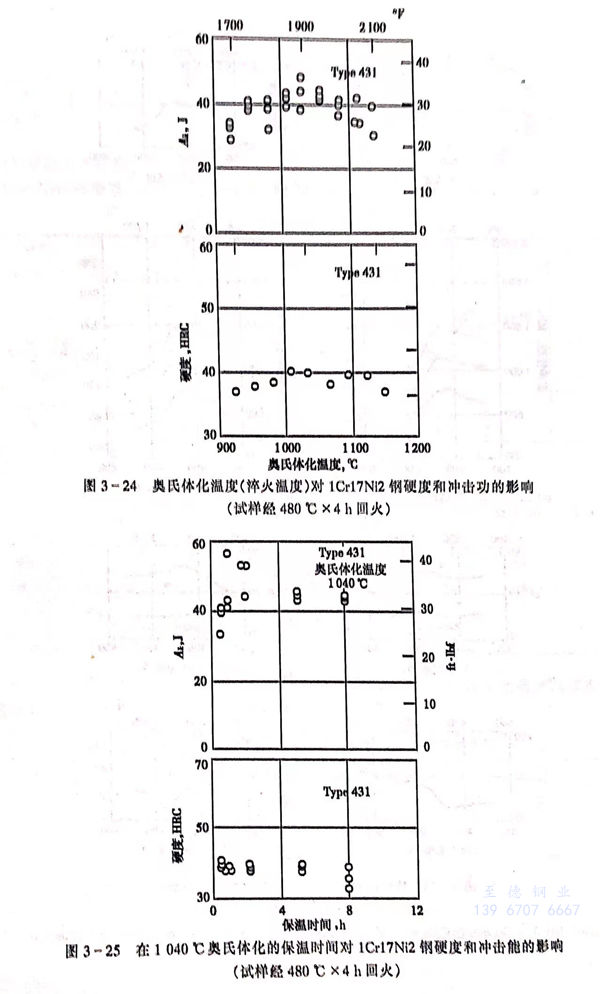

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的室溫力學(xué)性能可通過(guò)熱處理工藝予以調(diào)整，熱處理工藝條件與室溫力學(xué)性能的影響見表3-78和圖3-23至圖3-25。



三、高溫力學(xué)性能

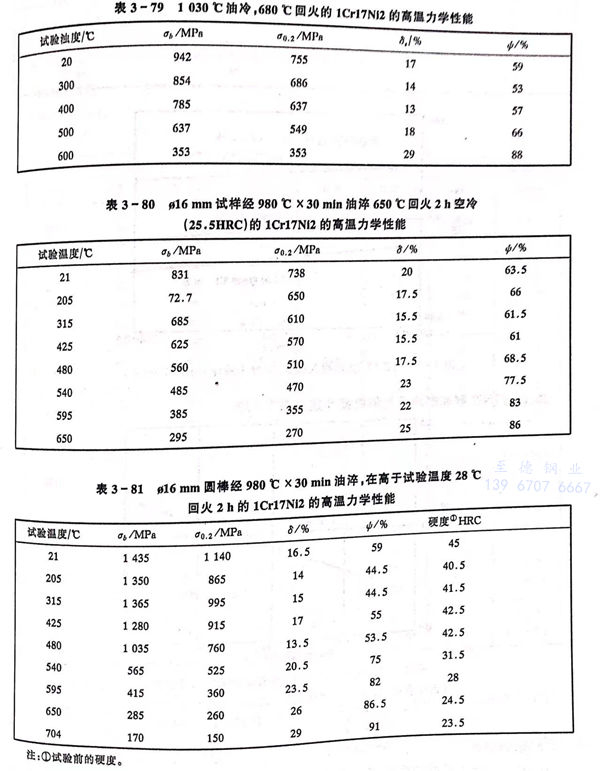

  不同熱處理狀態(tài)下的1Cr17Ni2、14Cr17Ni2、431 不銹鋼的高溫瞬時(shí)拉伸性能見表3-79至表3-81。


表 79.jpg


  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的持久強(qiáng)度和蠕變強(qiáng)度見表 3-82 和 圖 3-26。


表 82.jpg

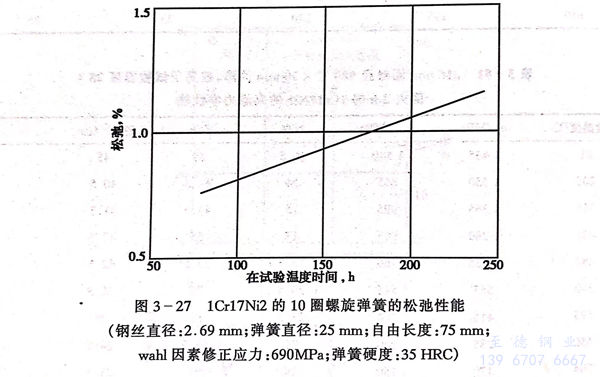

 由 1Cr17Ni2、14Cr17Ni2、431 不銹鋼 制成的螺旋彈簧的松弛性能見圖 3-27 。




四、斷裂韌性

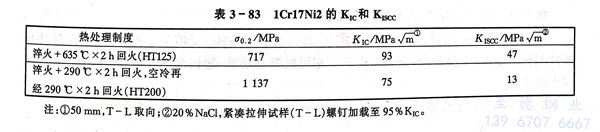

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的斷裂韌性和 Kiscc 值見表 3-83。


表 83.jpg


五、耐蝕性

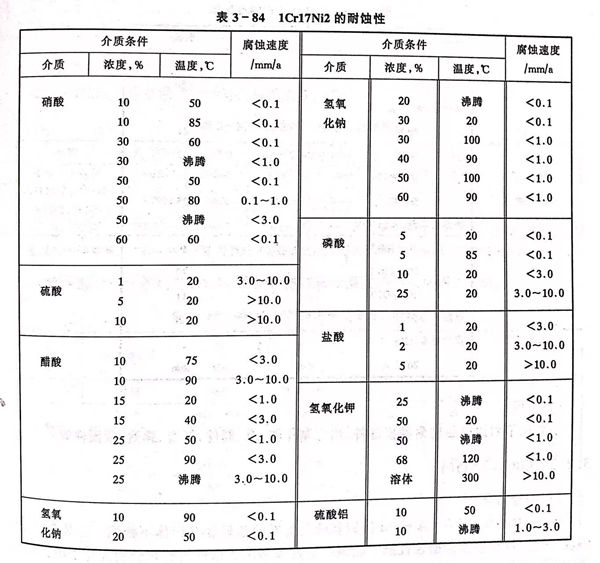

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼耐蝕性見表 3-84。


表 84.jpg


六、工藝性能


 a. 熱加工


  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的導(dǎo)熱性較差，低于850℃加熱時(shí)應(yīng)緩慢。適宜的熱加工溫度為1130～1180℃，終加工溫度應(yīng)大于850℃，熱加工后需緩冷或及時(shí)進(jìn)行退火。


 b. 冷加工


  該鋼的冷加工硬化程度較大，冷加工微裂紋敏感性大，冷拉時(shí)，變形量應(yīng)控制在11％～18％，冷拉后應(yīng)在8h內(nèi)退火。


 c. 熱處理


    退火：730℃×（4-5）h，以≤20℃／h爐冷至650℃出爐空冷。


    淬火：1030～1050℃保溫后油冷或空冷。


    回火：要求硬度在45～52HRC的零件，回火溫度為180～240℃，空冷；要求具有良好塑性的模壓件，回火溫度為240～280℃。亦可根據(jù)對(duì)硬度、塑韌性的要求，按圖3-23選擇回火溫度。


d. 焊接


   不適于焊接，如若焊接，焊前需經(jīng)500～600℃預(yù)熱，焊后必須熱處理。


七、物理性能

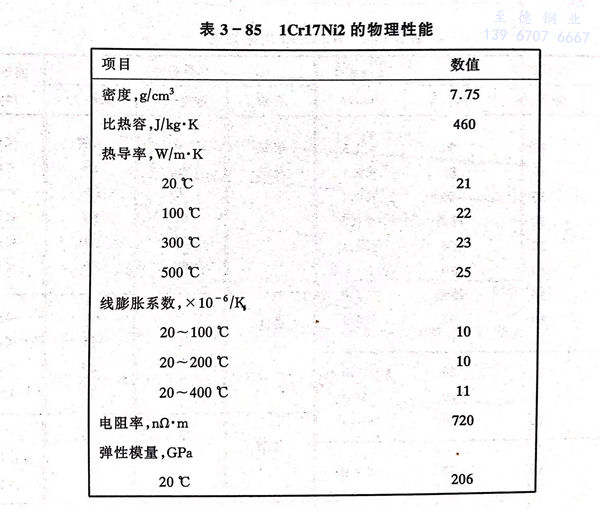

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的物理性能見表3-85。


表 85.jpg


八、應(yīng)用


  主要用于耐蝕高強(qiáng)度耐磨損部件，用它制作軸、泵、閥件、桿類、彈簧、緊固件等。
