人人爽人人爱,欧美日韩在线视频,狠狠色综合网久久久久久,中文字幕乱码人妻一区二区三区

馬氏體不銹鋼 ｜martensiti stainless steel

馬氏體不銹鋼是一類可通過熱處理（淬火回火）對(duì)其性能進(jìn)行調(diào)整的不銹鋼，通俗地講是一類可硬化的不銹鋼，此類鋼具有高的硬度、良好的力學(xué)性能和不銹性，這些特性決定了此類鋼必須具備兩個(gè)基本條件：其一，在平衡相圖中必須有奧氏體相區(qū)存在；其二，為使鋼形成耐腐蝕的鈍化膜，鉻含量必須在10.5％以上。馬氏體不銹鋼在淬火狀態(tài)下具有體心四方晶體結(jié)構(gòu)（馬氏體），具有鐵磁性，在較弱腐蝕環(huán)境中具有耐蝕性。鋼中的鉻含量可達(dá)18％，碳可以超過1.2％。

產(chǎn)品分類 / 用途

4Cr13、40Cr13

 4Cr13、40Cr13 不銹鋼是Cr13型馬氏體不銹鋼中含碳量較高的鋼種，主要性能和用途類似于3Cr13不銹鋼。由于碳含量較高，熱處理后的強(qiáng)度和硬度均較高，塑韌性相對(duì)較低。


一、化學(xué)成分


  4Cr13、40Cr13 不銹鋼的化學(xué)成分見表3-45。


表 45.jpg


二、室溫力學(xué)性能

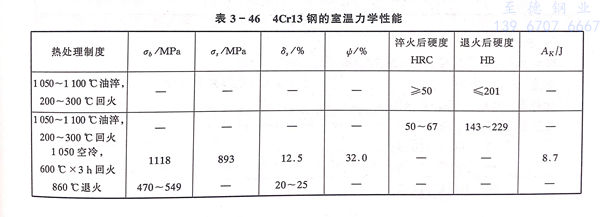

  4Cr13、40Cr13 不銹鋼的室溫力學(xué)性能見表3-46。


表 46.jpg


三、高溫力學(xué)性能

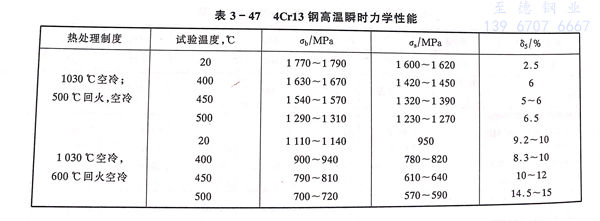

  4Cr13、40Cr13 不銹鋼的高溫瞬時(shí)力學(xué)性能見表3-47。


表 47.jpg


四、抗松弛性能

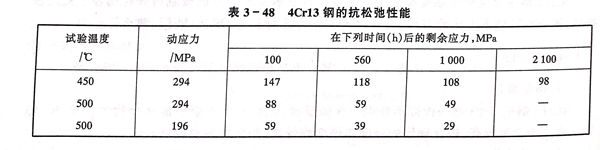

  4Cr13、40Cr13 不銹鋼的抗松弛性能見表3-48。


表 48.jpg


五、耐蝕性和抗氧化性


  4Cr13、40Cr13 不銹鋼的耐蝕性略低于2Cr13不銹鋼，4Cr13不銹鋼可在600～650℃長(zhǎng)期使用。


六、工藝性能


 a. 熱加工


  4Cr13、40Cr13 不銹鋼的熱加工工藝參數(shù)同3Cr13不銹鋼。


 b. 熱處理

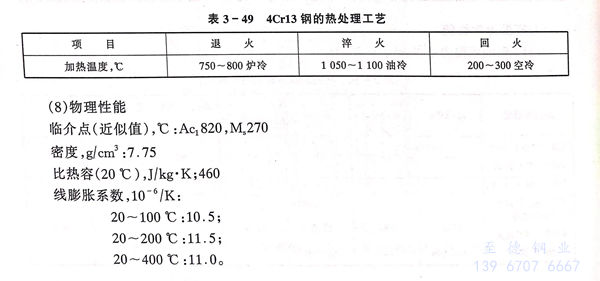

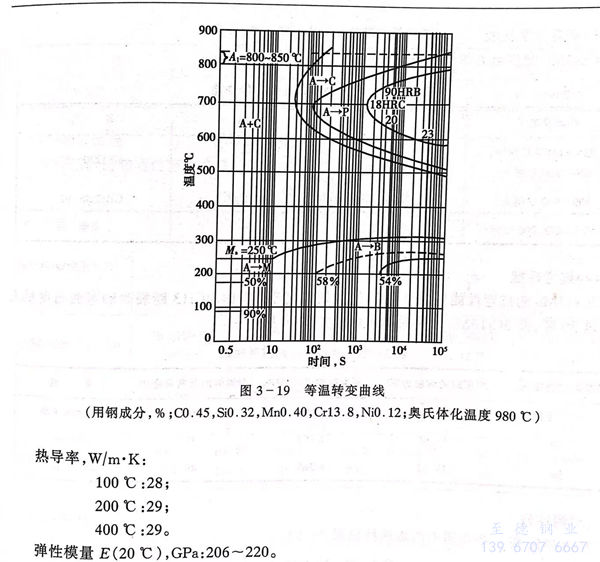

  4Cr13、40Cr13 不銹鋼的熱處理工藝見表3-49。等溫轉(zhuǎn)變曲線見圖3-19。






七、物理性能


  臨介點(diǎn)（近似值），℃：Ac，820，M，270


  密度，g／cm3：7.75


  比熱容（20℃），J／kg·K；460


  線膨脹系數(shù)，10-6／K：


                     20~100℃:10.5;


                     20~200℃:11.5;


                    20~400℃:11.0。


熱導(dǎo)率，W／m·K：


             100℃: 28;


             200℃: 29;


             400℃: 29。


彈性模量E（20℃），GPa：206～220。


八、應(yīng)用


  4Cr13、40Cr13 不銹鋼主要用于制造外科醫(yī)療用具、醫(yī)用剪刀、軸承、閥門、彈簧等。4Cr13、40Cr13 不銹鋼可焊性差，通常不制造焊接部件。
